9V-16V 36 मिमी ओडी ब्रशलेस डीसी गियरमोटर 4 पोल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | 36JXE30K/B3650 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीस स्टॉक |
|
विस्तार जानकारी |
|||
| खम्भों की संख्या: | 4 | परिचयाीलन की रेंज: | 9V~16V |
|---|---|---|---|
| एप्लिकेशन की सीमा: | फर्नीचर/चिकित्सा/उद्योग | प्रमाणपत्र: | -3 सी |
| नो-लोड गति आर/मिनट: | 5300 | नो-लोड करंट एमए: | 440/270 |
| रेटेड गति आर/मिनट: | 4000 | रेटेड शक्ति W: | 14.4/16.2 |
| चरण की संख्या: | 3 | रेटेड वोल्टेज वीडीसी: | 12v/24v |
| प्रमुखता देना: | 9 वी ब्रशलेस डीसी गियरमोटर,4 पोल ब्रशलेस डीसी गियरमोटर,16 वी ब्रशलेस डीसी गियर मोटर |
||
उत्पाद विवरण
अनुमेय भार सीमाः 0.3N.m~3.0N.m
ब्रशलेस मोटर के तकनीकी डेटा
| प्रकार | संख्या ध्रुवों के |
संख्या चरण का |
परिचालन रेंज |
रेटेड वोल्टेज वीडीसी |
कोई भार नहीं गति r/min |
कोई भार नहीं वर्तमान mA |
रेटेड मोर्टार जी.सी.एम. |
रेटेड गति r/min |
रेटेड वर्तमान ए |
रेटेड शक्ति W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V ~ 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V~26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||

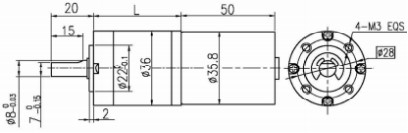

ब्रशलेस गियर मोटर के तकनीकी डेटा
1.B3640-1253 BLDC मोटर
| कमी अनुपात | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| लंबाई ((L) | मिमी | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| लोड रहित गति | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| नामित गति | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| नामित टोक़ | एन.एम. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| कम समय में अधिकतम अनुमेय भार | एन.एम. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 BLDC मोटर
| कमी अनुपात | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| लंबाई ((L) | मिमी | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| लोड रहित गति | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| नामित गति | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| नामित टोक़ | एन.एम. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| कम समय में अधिकतम अनुमेय भार | एन.एम. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
तार आरेख
पिन 1# (नीला) ब्रेक नियंत्रण
पिन 2# (नारंगी) पीडब्लूएम गति विनियमनः 20~30kHz पीडब्लूएम संकेत इनपुट करें, और कार्य चक्र को समायोजित करके मोटर गति को समायोजित करें।
पिन 3# (काला) बिजली की आपूर्ति के नकारात्मक ध्रुव
पिन 4# (सफेद) आगे और पीछे घूर्णनः निलंबित स्टीयरिंग CCW है, ग्राउंड स्टीयरिंग CW पर शॉर्ट सर्किट है।
पिन 5# (हरी) फीडबैक n=60 * F/P, जहां F फीडबैक आवृत्ति है और P मोटर पोल जोड़े के 4 जोड़े हैं।
पिन 6# (लाल) पावर सप्लाई का सकारात्मक ध्रुव
कनेक्शन लाइन की लंबाई 200 मिमी
पिन 3 # पीडब्ल्यूएम गति विनियमन, इनपुट 20~30kHz पीडब्ल्यूएम संकेत, और कार्य चक्र को समायोजित करके मोटर गति को समायोजित करें।
पिन 4#आगे और पीछे घूर्णन, निलंबित घूर्णन CW है, और ग्राउंड घूर्णन के लिए शॉर्ट सर्किट CCW है।
पिन 5#बिजली की आपूर्ति का नकारात्मक ध्रुव
