उत्पाद विवरण:

उत्पत्ति के प्लेस: डोंगगुआन चीन
ब्रांड नाम: UCHI
प्रमाणन: Completed
मॉडल संख्या: 37JB10K/B3630

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1000 पीसी
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5000 पीस स्टॉक
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

खम्भों की संख्या: 8 परिचयाीलन की रेंज: 9V~16V/9C~24V
रेटेड वर्तमान एमए: 820/410 एप्लिकेशन की सीमा: फर्नीचर/चिकित्सा/उद्योग
प्रमाणपत्र: -3 सी नो-लोड गति आर/मिनट: 4680
नो-लोड करंट एमए: 270/140 रेटेड गति आर/मिनट: 3500
रेटेड शक्ति W: 3.2 चरण की संख्या: 3
प्रमुखता देना:

37 मिमी ओडी ग्रह गियर मोटर

,

8 ध्रुव ग्रह गियर मोटर

,

8 पोल्स बीएलडीसी गियर मोटर

उत्पाद विवरण

37JB10K/B3630 बीएलडीसी प्लैनेटरी गियर मोटर (निर्मित ड्राइवर)

विशेषताएं
1.ब्रशलेस मोटर निर्मित ड्राइवर, सकारात्मक उल्टा, गति नियंत्रण, ब्रेक (ब्रेक) कार्य के साथ।
2रिंग गियर दो सामग्रियों में से चुना जा सकता हैः धातु (प्रकारः 42JXE100K), पाउडर धातु (प्रकारः 42JXF100K) ।
3.37 मिमी ओडी मानक गियरबॉक्स,
अनुमेय भार सीमाः 1.0 एन.एम.
37 मिमी ओडी मानक गियरबॉक्स बीएलडीसी ग्रह गियर मोटर 8 ध्रुव 0

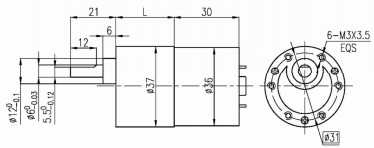

आयाम


37 मिमी ओडी मानक गियरबॉक्स बीएलडीसी ग्रह गियर मोटर 8 ध्रुव 1



ब्रशलेस मोटर के तकनीकी डेटा



प्रकार संख्या
ध्रुवों के
संख्या
चरण का
परिचालन
रेंज
रेटेड
वोल्टेज
वीडीसी
कोई भार नहीं
गति
r/min
कोई भार नहीं
वर्तमान
mA
रेटेड
मोर्टार
जी.सी.एम.
रेटेड
गति
r/min
रेटेड
वर्तमान
mA
रेटेड
शक्ति
W
B3630-1247 8 3 9V ~ 16V 12 4680 270 90 3500 820 3.2
B3630-2447 8 3 9V~26V 24 4680 140 90 3500 410 3.2





ब्रशलेस गियर मोटर के तकनीकी डेटा



1.B3630-1247 बीएलडीसी मोटर

कमी अनुपात 6 10 18 30 50 75 100 150 200 250 300
गियर ट्रेनों की संख्या 2 2 3 3 4 4 4 5 5 5 5
लंबाई ((L) मिमी 21.5 21.5 26.5 26.5 29.0 29.0 29.0 31.5 31.5 31.5 31.5
लोड रहित गति r/min 780 468 260 156 94 62 47 31 23 19 16
नामित गति r/min 583 350 194 117 70 47 35 23 18 14 12
नामित टोक़ एन.एम. 0.043 0.071 0.12 0.19 0.29 0.43 0.57 0.78 1 1 1
कम समय में अधिकतम अनुमेय भार एन.एम. 0.5 0.5 1 1 2 2 2 3 3 3 3



2.B3630-2447 BLDC मोटर

कमी अनुपात 6 10 18 30 50 75 100 150 200 250 300
गियर ट्रेनों की संख्या 2 2 3 3 4 4 4 5 5 5 5
लंबाई ((L) मिमी 21.5 21.5 26.5 26.5 29.0 29.0 29.0 31.5 31.5 31.5 31.5
लोड रहित गति r/min 780 468 260 156 94 62 47 31 23 19 16
नामित गति r/min 583 350 194 117 70 47 35 23 18 14 12
नामित टोक़ एन.एम. 0.043 0.071 0.12 0.19 0.29 0.43 0.57 0.78 1 1 1
कम समय में अधिकतम अनुमेय भार एन.एम. 0.5 0.5 1 1 2 2 2 3 3 3 3

तार आरेख



37 मिमी ओडी मानक गियरबॉक्स बीएलडीसी ग्रह गियर मोटर 8 ध्रुव 2



पिन 1# (नीला) ब्रेक नियंत्रण
पिन 2# (नारंगी) पीडब्लूएम गति विनियमनः 20~30kHz पीडब्लूएम संकेत इनपुट करें, और कार्य चक्र को समायोजित करके मोटर गति को समायोजित करें।
पिन 3# (काला) बिजली की आपूर्ति के नकारात्मक ध्रुव
पिन 4# (सफेद) आगे और पीछे घूर्णनः निलंबित स्टीयरिंग CCW है, ग्राउंड स्टीयरिंग CW पर शॉर्ट सर्किट है।
पिन 5# (हरी) फीडबैक n=60 * F/P, जहां F फीडबैक आवृत्ति है और P मोटर पोल जोड़े के 4 जोड़े हैं।
पिन 6# (लाल) पावर सप्लाई का सकारात्मक ध्रुव
कनेक्शन लाइन की लंबाई 200 मिमी



37 मिमी ओडी मानक गियरबॉक्स बीएलडीसी ग्रह गियर मोटर 8 ध्रुव 3

पिन 3 # पीडब्ल्यूएम गति विनियमन, इनपुट 20~30kHz पीडब्ल्यूएम संकेत, और कार्य चक्र को समायोजित करके मोटर गति को समायोजित करें।

पिन 4#आगे और पीछे घूर्णन, निलंबित घूर्णन CW है, और ग्राउंड घूर्णन के लिए शॉर्ट सर्किट CCW है।

पिन 5#बिजली की आपूर्ति का नकारात्मक ध्रुव
