सामान्य विवरण

EC9521 पावर स्विच USB अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
35mΩ एन-चैनल MOSFET पावर स्विच USB विनिर्देश की वोल्टेज ड्रॉप आवश्यकताओं को पूरा करता है।

सुरक्षा सुविधाओं में करंट-लिमिट सुरक्षा, शॉर्ट-सर्किट सुरक्षा और ओवर-टेम्परेचर सुरक्षा शामिल हैं।

डिवाइस करंट लिमिट थ्रेशोल्ड स्तर पर आउटपुट करंट को सीमित करता है।
ओवर-टेम्परेचर सुरक्षा शॉर्ट सर्किट या ओवर लोड की स्थिति में जंक्शन तापमान को 140℃ से नीचे सीमित करती है। डिवाइस को सक्षम या अक्षम करने के लिए एक सक्षम इनपुट।

विशेषताएं

◆35mΩ हाई साइड MOSFET
◆वोल्टेज रेंज: 3.5V से 5.5V
◆करंट-लिमिट और शॉर्ट-सर्किट सुरक्षा
◆ओवर-टेम्परेचर सुरक्षा
◆Iset इनपुट
◆सक्षम इनपुट
◆लीड फ्री और ग्रीन डिवाइस उपलब्ध

अनुप्रयोग

◆नोटबुक और डेस्कटॉप कंप्यूटर
◆USB पोर्ट
◆हाई-साइड पावर प्रोटेक्शन स्विच

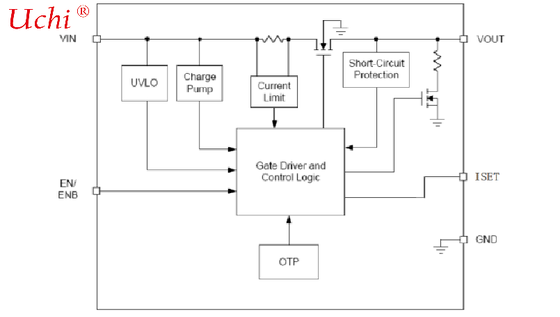

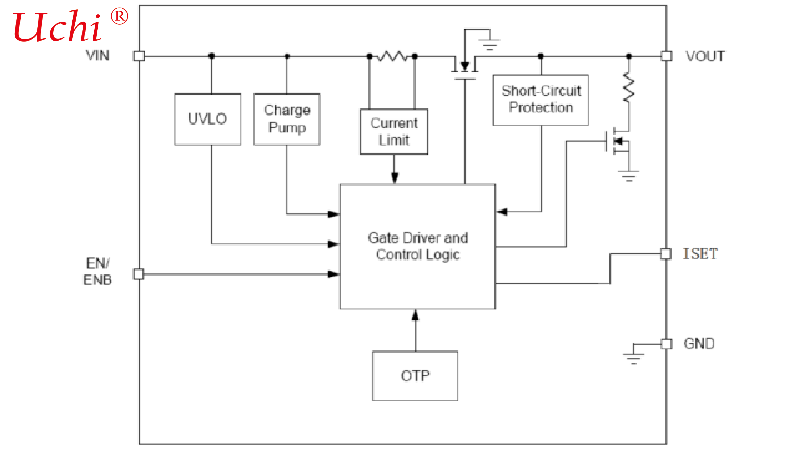

फ़ंक्शन विवरण VIN अंडर-वोल्टेज लॉकआउट (UVLO) EC9521 पावर स्विच में एक अंतर्निहित अंडर-वोल्टेज लॉकआउट सर्किट होता है ताकि आउटपुट को तब तक बंद रखा जा सके जब तक कि आंतरिक सर्किट्री ठीक से काम न कर रही हो। UVLO सर्किट में हिस्टैरिसीस और एक डी-ग्लिच सुविधा होती है ताकि यह आमतौर पर इनपुट पर अंडरशूट क्षणों को अनदेखा कर सके। जब इनपुट वोल्टेज UVLO थ्रेशोल्ड से अधिक हो जाता है, तो आउटपुट वोल्टेज इनरश करंट को कम करने के लिए सॉफ्ट-स्टार्ट शुरू करता है। पावर स्विच एक एन-चैनल MOSFET है जिसमें कम RDS(ON) होता है। आंतरिक पावर MOSFET में बॉडी डायोड नहीं होता है। जब IC बंद होता है, तो MOSFET VOUT से VIN और VIN से VOUT तक करंट को प्रवाहित होने से रोकता है। करंट-लिमिट सुरक्षा EC9521 पावर स्विच करंट-लिमिट सुरक्षा फ़ंक्शन प्रदान करते हैं। करंट-लिमिट के दौरान, डिवाइस आउटपुट करंट को करंट लिमिट थ्रेशोल्ड पर सीमित करते हैं। विश्वसनीय संचालन के लिए, डिवाइस को विस्तारित अवधि के लिए करंट-लिमिट में संचालित नहीं किया जाना चाहिए। शॉर्ट-सर्किट सुरक्षा जब आउटपुट वोल्टेज 1.5V से नीचे चला जाता है, जो ओवर-लोड या शॉर्ट-सर्किट के कारण होता है, तो डिवाइस आउटपुट करंट को एक सुरक्षित स्तर तक सीमित कर देते हैं। शॉर्ट-सर्किट करंट लिमिट का उपयोग शॉर्ट-सर्किट स्थितियों के दौरान पावर डिसिपेशन को कम करने के लिए किया जाता है। यदि जंक्शन तापमान ओवर-टेम्परेचर थ्रेशोल्ड तक पहुँच जाता है, तो डिवाइस थर्मल शटडाउन में प्रवेश करेगा। ISET ISET पिन Riset द्वारा करंट लिमिट सेट कर सकता है: ILim=120k*1.14V/Riset सक्षम/अक्षम EN को 0.8V से नीचे खींचने पर डिवाइस अक्षम हो जाएगा, और EN को 2V से ऊपर खींचने पर डिवाइस सक्षम हो जाएगा। जब IC अक्षम होता है, तो सप्लाई करंट 1μA से कम हो जाता है। सक्षम इनपुट TTL और CMOS दोनों लॉजिक स्तरों के साथ संगत है। EN पिन को फ्लोटिंग नहीं छोड़ा जा सकता है। ओवर-टेम्परेचर सुरक्षा जब जंक्शन तापमान 140℃ से अधिक हो जाता है, तो आंतरिक थर्मल सेंस सर्किट पावर FET को बंद कर देता है और डिवाइस को ठंडा होने देता है। जब डिवाइस का जंक्शन तापमान 20℃ तक ठंडा हो जाता है, तो आंतरिक थर्मल सेंस सर्किट डिवाइस को सक्षम कर देगा, जिसके परिणामस्वरूप निरंतर थर्मल सुरक्षा के दौरान एक स्पंदित आउटपुट होगा। थर्मल सुरक्षा को ओवर-टेम्परेचर स्थितियों की स्थिति में IC की सुरक्षा के लिए डिज़ाइन किया गया है। सामान्य संचालन के लिए, जंक्शन तापमान TJ=+125℃ से अधिक नहीं हो सकता है।

अनुप्रयोग जानकारी इनपुट कैपेसिटर VIN से GND तक 1μF सिरेमिक बाईपास कैपेसिटर, EC9521 के पास स्थित, शॉर्ट सर्किट फॉल्ट इवेंट के दौरान रिंगिंग को दबाने के लिए दृढ़ता से अनुशंसित है। बाईपास कैपेसिटर के बिना, आउटपुट शॉर्ट इनपुट पर पर्याप्त रिंगिंग (आपूर्ति लीड इंडक्शन से) का कारण बन सकता है जो आंतरिक नियंत्रण सर्किट्री को नुकसान पहुंचा सकता है। आउटपुट कैपेसिटर VOUT और GND के बीच एक लो-ESR 10μF एल्यूमीनियम इलेक्ट्रोलाइटिक या टैंटलम डाउनस्ट्रीम पेरिफेरल के हॉट-अटैचमेंट के दौरान वोल्टेज ड्रॉप को कम करने के लिए दृढ़ता से अनुशंसित है। (USB 2.0 प्रति, आउटपुट पोर्ट में प्रति हब न्यूनतम 120μF लो-ESR बल्क कैपेसिटेंस होना चाहिए)। जब आउटपुट लोड भारी हो तो उच्च-मूल्य वाला आउटपुट कैपेसिटर बेहतर होता है। इसके अतिरिक्त, 0.1μF सिरेमिक कैपेसिटर के साथ आउटपुट को बाईपास करने से शॉर्ट-सर्किट क्षणों के प्रति डिवाइस की प्रतिरक्षा में सुधार होता है। लेआउट विचार थर्मल डिसिपेशन को अधिकतम करने और वोल्टेज ड्रॉप, ड्रूप और EMI को कम करने के लिए PCB लेआउट को सावधानीपूर्वक किया जाना चाहिए। निम्नलिखित दिशानिर्देशों पर विचार किया जाना चाहिए: 1. कृपया इनपुट कैपेसिटर को VIN पिन के पास जितना संभव हो उतना करीब रखें। 2. लोड के लिए आउटपुट डिकपलिंग कैपेसिटर को हाई-फ्रीक्वेंसी रिपल्स को डिकपल करने के लिए लोड के जितना संभव हो उतना करीब रखा जाना चाहिए। 3. उत्कृष्ट लोड क्षणिक प्रदर्शन के लिए परजीवी प्रतिरोध और इंडक्शन को कम करने के लिए EC9521 और आउटपुट कैपेसिटर को लोड के पास रखें। 4. इनपुट और आउटपुट कैपेसिटर के नकारात्मक पिन और GND पिन को लोड के ग्राउंड प्लेन से जोड़ा जाना चाहिए। 5. VIN और VOUT ट्रेस को यथासंभव चौड़ा और छोटा रखें।
