सामान्य विवरण विशेषताएं EC4304 एक उच्च-दक्षता वाला निरंतर मोड इंडक्टिव स्टेप-डाउन कन्वर्टर है जो N-चैनल MOSFET को ड्राइव करता है और इसे LED वोल्टेज से अधिक वोल्टेज स्रोत से एकल या एकाधिक श्रृंखला से जुड़ी LED को चलाने के लिए डिज़ाइन किया गया है। यह 7V और 40V के बीच इनपुट सप्लाई से संचालित होता है और 1A तक बाहरी रूप से समायोज्य आउटपुट करंट प्रदान करता है जो सप्लाई वोल्टेज और बाहरी घटकों पर निर्भर करता है। इस EC4304 में आउटपुट स्विच और हाई-साइड आउटपुट करंट सेंसिंग सर्किट शामिल है, जो आउटपुट करंट सेट करने के लिए एक बाहरी रेसिस्टर का उपयोग करता है। ADJ पिन या तो DC वोल्टेज या PWM वेवफॉर्म स्वीकार करेगा। यह नियंत्रण आवृत्ति के आधार पर निरंतर या गेटेड आउटपुट करंट प्रदान करेगा। PWM फ़िल्टर घटकों में एक सॉफ्ट-स्टार्ट राइजिंग टाइम सेटिंग शामिल है। ADJ पिन से ग्राउंड तक एक बाहरी कैपेसिटर का उपयोग करके सॉफ्ट-स्टार्ट टाइम बढ़ाया जा सकता है। ADJ पिन पर 0.2V या उससे कम लागू करने से आउटपुट बंद हो जाता है और डिवाइस कम करंट स्टैंडबाय स्थिति में स्विच हो जाता है।  7V से 40V सप्लाई वोल्टेज से संचालित  आंतरिक 40V NDMOS स्विच  आउटपुट करंट 1A  DC वोल्टेज या PWM का उपयोग करके सिंगल पिन ऑन/ऑफ और ब्राइटनेस कंट्रोल  EC4304 से 95% दक्षता  विशिष्ट +/-5% LED करंट सटीकता  इनपुट अंडर वोल्टेज लॉकआउट  SOT23-5L,DFN 3x3 8L,SOT89-5L पैकेज  RoHS कंप्लायंट और हैलोजन-फ्री अनुप्रयोग  ऑटोमोटिव LED लाइटिंग  हाई पावर LED लाइटिंग  इंडिकेटर और इमरजेंसी लाइटिंग  आर्किटेक्चरल लाइटिंग  लो वोल्टेज इंडस्ट्रियल लाइटिंग  साइनेज और डेकोरेटिव LED लाइटिंग

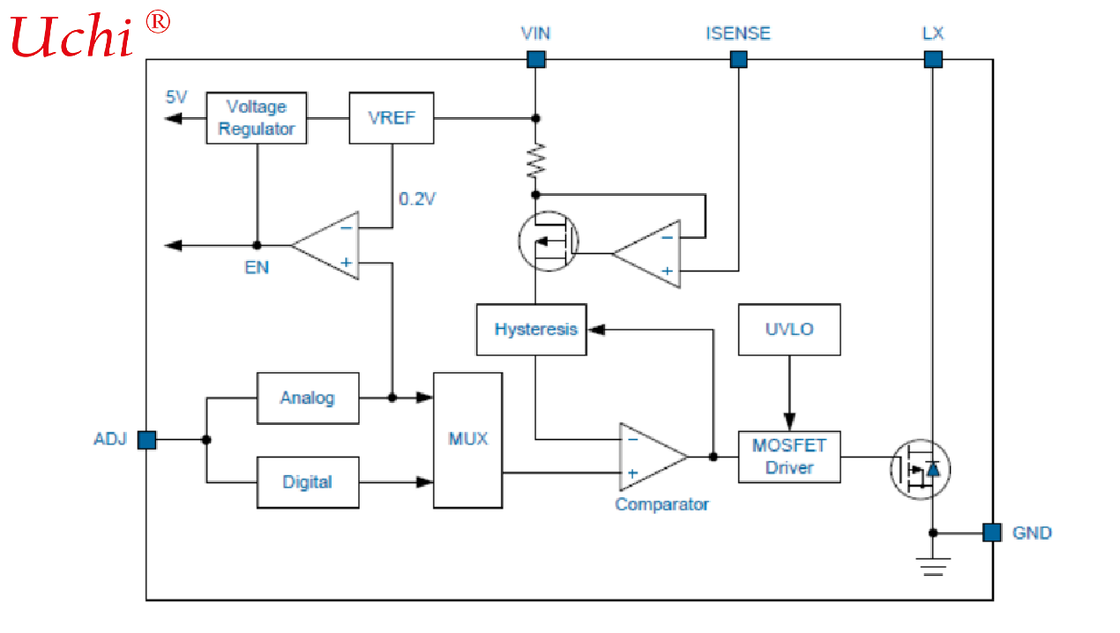

कार्यात्मक विवरण EC4304 एक सरल उच्च-दक्षता वाला, निरंतर मोड इंडक्टिव स्टेप-डाउन कन्वर्टर है। डिवाइस 7V से 40V तक इनपुट वोल्टेज रेंज के साथ संचालित होता है और 1A आउटपुट करंट डिलीवर करता है। एक हाई-साइड करंट-सेंस रेसिस्टर आउटपुट करंट सेट करता है और एक समर्पित PWM डिमिंग इनपुट विस्तृत चमक स्तरों पर पल्स्ड LED डिमिंग को सक्षम करता है। एक हाई-साइड करंट-सेंसिंग स्कीम और एक ऑन-बोर्ड करंट-सेटिंग सर्किटरी बाहरी घटकों की संख्या को कम करती है जो आवश्यक हैं, जबकि 1% सेंस रेसिस्टर का उपयोग करके +5% सटीकता के साथ LED करंट डिलीवर करती है। आउटपुट करंट एडजस्ट करना डिवाइस में ADJ पिन और थ्रेशोल्ड कंपेरेटर के बीच एक लो पास फ़िल्टर और ADJ और इंटरनल रेफरेंस वोल्टेज के बीच एक इंटरनल करंट लिमिटिंग रेसिस्टर होता है। यह ADJ पिन को DC या पल्स सिग्नल के साथ ओवरड्राइव करने की अनुमति देता है ताकि VSENSE स्विचिंग थ्रेशोल्ड को बदला जा सके और आउटपुट करंट को एडजस्ट किया जा सके। आउटपुट करंट को एडजस्ट करने के विभिन्न मोड का विवरण अनुप्रयोग अनुभाग में दिया गया है: आउटपुट करंट का मान 1A है 0.1Ω पर (0.2Ω पर 0.5A) और यह एक गणना किया गया आउटपुट करंट है जब ADJ टर्मिनल 1.25V फ्लोटिंग होता है। शटडाउन मोड ADJ पिन को लगभग 100μs से अधिक समय के लिए 0.2V से नीचे ले जाने पर आउटपुट बंद हो जाएगा, और सप्लाई करंट 20μA नॉमिनल के कम स्टैंडबाय स्तर तक गिर जाएगा। सॉफ्ट-स्टार्ट डिवाइस में PWM फ़िल्टर के माध्यम से विलंब के कारण इनबिल्ट सॉफ्ट-स्टार्ट एक्शन होता है। ग्राउंड से ADJ पिन तक एक बाहरी कैपेसिटर अतिरिक्त सॉफ्ट-स्टार्ट विलंब प्रदान करेगा, इस पिन पर वोल्टेज को टर्न-ऑन थ्रेशोल्ड तक पहुंचने में लगने वाले समय को बढ़ाकर और कंपेरेटर के इनपुट पर कंट्रोल वोल्टेज के बढ़ने की दर को धीमा करके। बिना बाहरी कैपेसिटर के, आउटपुट को उसके अंतिम मान के 90% तक पहुंचने में लगने वाला समय लगभग 500μs है। कैपेसिटेंस जोड़ने से यह विलंब लगभग 0.5ms/nF बढ़ जाता है। अंतर्निहित ओपन-सर्किट LED सुरक्षा यदि LED(s) से कनेक्शन ओपन-सर्किट हो जाता है, तो कॉइल चिप के LX पिन से अलग हो जाता है, इसलिए चिप को नुकसान नहीं होगा। कई बूस्ट कन्वर्टर के विपरीत, जहां बैक EMF आंतरिक स्विच को उसके ब्रेकडाउन वोल्टेज से ऊपर ड्रेन को मजबूर करके नुकसान पहुंचा सकता है।
