MZ6T श्रृंखला मोटर सुरक्षा के लिए लागू किया जाता है पीटीसी थर्मिस्टोर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
| मॉडल संख्या: | MZ6T |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| पीटीसी क्यूरी तापमान: | 115±7℃ | प्रतिक्रिया समय: | मिलीसेकेंड रेंज |
|---|---|---|---|
| तार का तनाव: | बिना किसी क्षति के 10N, 10S तनाव के तहत | विशेषताएँ: | लंबा जीवन |
| सतह का तापमान सहनशीलता: | ±7℃ | प्रकार: | सकारात्मक तापमान गुणांक (पीटीसी) थर्मिस्टर |
| अधिकतम शक्ति: | 10 मेगावाट | व्यास: | 14 मिमी |
| लेड स्पेसिंग: | 5 मिमी | ऑपरेटिंग वोल्टेज मैक्स: | 350V |
| थसिकनेस: | 2.5 मिमी अधिकतम | ||
| प्रमुखता देना: | मोटर सुरक्षा पीटीसी थर्मिस्टोर,MZ6T श्रृंखला PTC थर्मिस्टोर,वारंटी के साथ पीटीसी थर्मिस्टोर |
||
उत्पाद विवरण
MZ6T सीरीज़ PTC थर्मिस्टोर मोटर सुरक्षा के लिए समर्पित
उत्पाद का अवलोकन

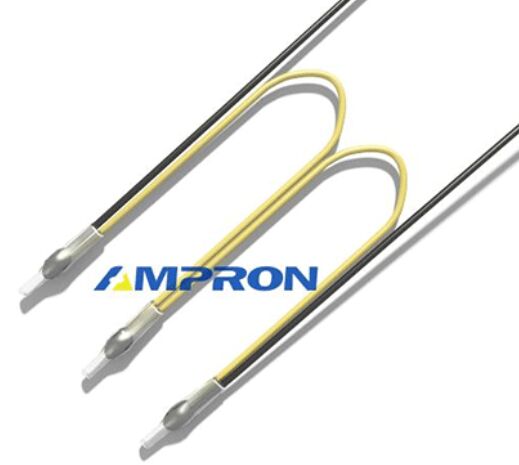

MZ6T श्रृंखला एक तार-गार्नेस प्रकार पीटीसी थर्मिस्टोर अंतरराष्ट्रीय मानकों के अनुसार डिजाइन किया गया हैDIN 44081 / 44082, विशेष रूप से मोटर घुमावों और बीयरिंगों के अति-तापमान संरक्षण के लिए विकसित किया गया है।जब तापमान इन्सुलेशन वर्ग की सीमा के करीब आता है तो इसका प्रतिरोध तेजी से बढ़ जाता हैबिजली की आपूर्ति को काटने के लिए एक संरक्षक के साथ संयुक्त, यह ओवरहीटिंग, अधिभार और चरण हानि के खिलाफ तेजी से सुरक्षा का एहसास करता है।यह औद्योगिक मोटर्स के लिए एक मानक कोर तापमान नियंत्रण घटक के रूप में कार्य करता है.
कार्य सिद्धांत
कमरे के तापमान पर कम प्रतिरोध ((R25 ≤ 100Ω / 300Ω), संरक्षक द्वारा सामान्य स्थिति के रूप में पहचाना जाता है; जब मोटर गर्म हो जाती है और तापमान कार्य तापमान Tk तक पहुँच जाता है, तो प्रतिरोध तेजी से किलो-ओह्म स्तर तक बदल जाता है। एक बार जब सुरक्षा प्रणाली उच्च प्रतिरोध संकेत का पता लगाती है, तो यह मोटर बर्नआउट को रोकने के लिए तुरंत ट्रिगर और बंद हो जाती है। ठंडा होने के बाद प्रतिरोध स्वचालित रूप से गिर जाता है। कोई प्रतिस्थापन की आवश्यकता नहीं है, और बार-बार उपयोग उपलब्ध है।
मुख्य विशेषताएं
✅ मानक अनुपालनः डीआईएन 44081/44082 के अनुरूप, मुख्यधारा के तापमान नियंत्रण मॉड्यूल (जैसे INT69) के साथ संगत; ✅ अल्ट्रा कॉम्पैक्ट आकारः चिप का आकार केवल 1.8×0.6 मिमी है, इन्सुलेशन प्रदर्शन को प्रभावित किए बिना घुमाव में एम्बेड करना आसान है; ✅ त्वरित प्रतिक्रियाः भीतर काम करता है<5 सेकंडथर्मल ओवरलोड या चरण हानि की स्थिति में, पारंपरिक थर्मल रिले की तुलना में बहुत तेज़; ✅ सटीक तापमान नियंत्रण: Tk 60°C से 180°C (5°C अंतराल), सहिष्णुता ±5°C, पूरी तरह से मोटर इन्सुलेशन कक्षाओं (वर्ग बी / एफ / एच) से मेल खाता है; ✅ दीर्घकालिक स्थिरता: सिरेमिक सब्सट्रेट और अछूता पैकेजिंग को अपनाता है, जिसमें कंपन प्रतिरोध, उम्र बढ़ने प्रतिरोध और लंबी सेवा जीवन है; ✅ लचीली स्थापना: एमजेड6टी में लंबे सीसा के तारों का उपयोग किया गया है, जो घुमावदार एम्बेडिंग, असर सतह को स्थापित करने और अन्य कार्य स्थितियों के लिए उपयुक्त है।
विशिष्ट अनुप्रयोग
औद्योगिक मोटर, पानी पंप/फैन मोटर, कंप्रेसर मोटर; सर्वो मोटर, स्टेपिंग मोटर, नई ऊर्जा वाहन ड्राइव मोटर; ट्रांसफार्मर, रिएक्टर, उच्च शक्ति वाले प्रेरक कॉइल; अन्य विद्युत चुम्बकीय उपकरण जिन्हें अति ताप, अतिभार और चरण हानि संरक्षण की आवश्यकता होती है।
विशिष्ट विद्युत मापदंड
| पद | एकल-कोर (प्रकार ई) | थ्री-कोर सीरीज (टाइप डीएस) |
|---|---|---|
| ऑपरेटिंग तापमान Tk | 60~180°C (5°C कदम) | 60~180°C (5°C कदम) |
| 25°C पर प्रतिरोध (R25) | ≤100Ω | ≤ 300Ω |
| Tk-5°C पर प्रतिरोध | ≤550Ω | ≤1650Ω |
| प्रतिरोध Tk+5°C पर | ≥1300Ω | ≥4000Ω |
| अधिकतम कार्यरत वोल्टेज | डीसी 25 वी | डीसी 25 वी |
| प्रतिक्रिया समय टीडी | <5s | <5s |
| डायलेक्ट्रिक शक्ति | 2.5kV | 2.5kV |
मॉडल उदाहरण
MZ6T-150-ES: वायर हार्नेस प्रकार, 150°C, एकल-कोर (वर्ग B/F मोटर के लिए उपयुक्त);
MZ6T-180-DS: वायर हार्नेस प्रकार, 180°C, तीन-कोर सीरीज कनेक्शन (वर्ग H मोटर के लिए उपयुक्त) ।
