पीटीसी MZ21-332 पीटीसी थर्मिस्टर ओवरकंट्रेंट लिमिटर के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | उल, एसजीएस, आरओएचएस |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | UL,SGS,ROHS |
| मॉडल संख्या: | पीटीसी MZ21-332 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| प्रसव के समय: | 7 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | 600,000,000PCS प्रति माह |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | पीटीसी थर्मिस्टोर ओवर करंट लिमिटर के लिए,ओवर करंट लिमिटर पीटीसी थर्मिस्टोर |
||
|---|---|---|---|
उत्पाद विवरण

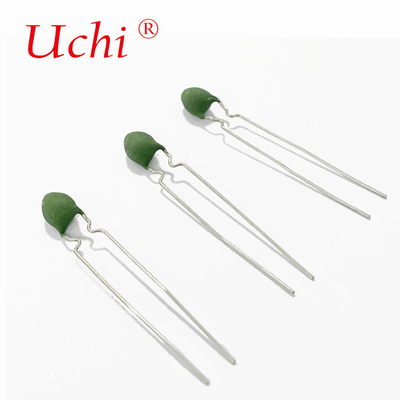

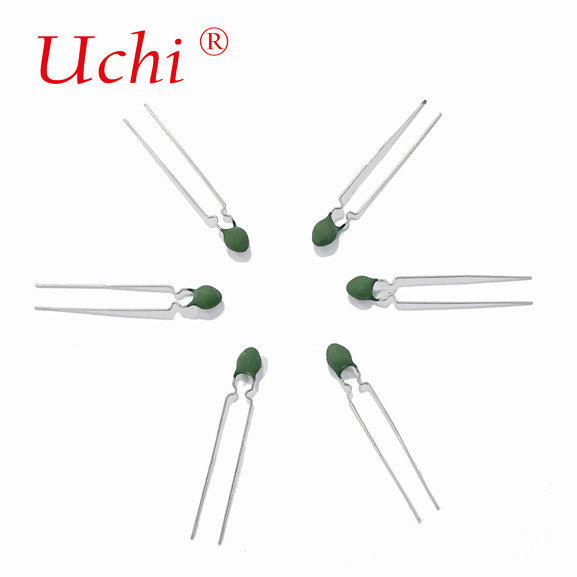

पीटीसी MZ21-332 पीटीसी थर्मिस्टर ओवरकंट्रेंट लिमिटर के लिए
विवरण
यह केस प्रकार Posi-R एयर कंडीशनरों में मोटर स्टार्ट करने के लिए आदर्श रूप से उपयुक्त है।
रैखिक पीटीसी थर्मिस्टोर (एलपीटीसी) प्रतिरोध रैखिकता में तापमान में वृद्धि के साथ बढ़ता है, अपने पूरे तापमान रेंज पर लगभग रैखिक सकारात्मक तापमान गुणांक प्रदर्शित करता है,माप और नियंत्रण प्रणाली में उपयुक्तचूंकि निर्माण सामग्री मुख्य रूप से अर्धचालक मोनोक्रिस्टलाइन सिलिकॉन है, जिसे सिलिकॉन तापमान सेंसर, सिलिकॉन थर्मिस्टोर भी कहा जाता है,कभी-कभी सिलिस्टर के रूप में जाना जाता हैचूंकि तापमान गुणांक सकारात्मक होता है, इसलिए सिलिकॉन तापमान सेंसर सिस्टम के गर्म होने पर विफलता-सुरक्षित संचालन प्रदर्शित करते हैं। इसके अलावा सिलिकॉन स्वाभाविक रूप से स्थिर है,तो सिलिकॉन तापमान सेंसर बेहद विश्वसनीय हैं और बहुत लंबे परिचालन जीवनकाल है. हेर्मेटिकली सील ग्लास पैकेज, अक्षीय नेतृत्व, 2 लीड, उच्च तापमान और आर्द्रता वातावरण में काम कर सकते हैं. छोटे आयाम में रैखिक पीटीसी थर्मिस्टोर, tightness,स्वचालित स्थापना के लिए सुविधाजनक.
आवेदन
औद्योगिक ऑटोमेशन नियंत्रण उपकरण।
· घरेलू उपकरण तापमान का पता लगाने और मुआवजा।
· सटीक सर्किट और क्रिस्टल ऑसिलेटर तापमान मुआवजा।
सिलिकॉन अर्धचालक उपकरणों का तापमान मुआवजा।
उपकरण प्रवर्धक का तापमान प्रतिपूर्ति।
· ए/डी कन्वर्टर तापमान मुआवजा. · माइक्रो मोटर टाइमिंग नियंत्रण.
· कार के तापमान का पता लगाने और नियंत्रण।
• चिकित्सा उपकरणों के तापमान का पता लगाने और नियंत्रण।
· रैखिक पीटीसी थर्मिस्टोर अनुप्रयोगों में ट्रांसमिशन, इंजन तेल और शीतल द्रव, हीटिंग सिस्टम, ओवरहीटिंग सुरक्षा, एम्पलीफायर, पावर सप्लाई, ट्रांसड्यूसर, टेलीमेट्री, कंप्यूटर शामिल हैं।चुंबकीय एम्पलीफायरथर्मोमेट्री, मौसम विज्ञान, तापमान विनियमन और अतितापमान संरक्षण।
विनिर्देश
1भाग नाम:पीटीसी MZ21-332
2उपस्थिति के विनिर्देश
2-1, आयाम (मिमी)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2min | 25 |
2-2,सामग्री और मार्किंग:
1. पैकेज का प्रकारः कैप्सुलेशन का प्रकार
2कैप्सुलेशन सामग्रीः सिलिकॉन राल
3. कैप्सूल का रंगः हरा
4. सीसा सामग्रीः कंटेनर तांबा तार
5. लीड का आकारःआंतरिक घुमावदार पैर का प्रकार
6. सीसा मुक्त (RoHS अनुरूप)
3विद्युत विशेषताएं
| नहीं | पद | विशेषताएं | परीक्षण की शर्तें और विधियाँ |
|
2.1 |
शून्य शक्ति प्रतिरोध और अनुमेय विचलन
|
3.3Kओ±30% |
2 घंटे के लिए 25 °C ± 2 °C पर हवा में रखे जाने के बाद, 1.5vdc से अधिक न होने वाले वोल्टेज के साथ मापें। |
|
2.2 |
स्विचिंग तापमान (क्यूरी तापमान) |
T25=75±7°C |
प्रतिरोध तापमान विशेषता (वक्र) 2 गुना R25 प्रतिरोध मूल्य के अनुरूप तापमान स्विच तापमान के रूप में निर्दिष्ट किया जाता है। |
|
2.3 |
नामित परिचालन वोल्टेज |
220वीएसी |
दीर्घकालिक सामान्य संचालन की अनुमति देने वाले तत्व का प्रतिरोध वोल्टेज। |
| 2.4 | अधिकतम परिचालन धारा (आइमैक्स) | 60mA | अधिकतम आरंभिक धारा जो पीटीसी पर बह सकती है, अधिकतम धारा के रूप में निर्दिष्ट की जाती है। |
|
2.5 |
वोल्टेज का सामना करना
|
600वीएसी/60S Δआर/Rn≤ ±20% |
प्रारंभ करंट: 0.06a, प्रारंभ वोल्टेज 220VAC, 10s के लिए चल रहा है; फिर यह 60s के लिए उच्च वोल्टेज (600vac) में परिवर्तित किया जाता है। सामान्य तापमान और दबाव के तहत 4-5 घंटे के लिए वसूली के बाद, यह सामान्य तापमान और दबाव के तहत उच्च वोल्टेज (600vac) में परिवर्तित किया जाता है।नामित शून्य शक्ति प्रतिरोध मूल्य का पुनः परीक्षण किया जाता है. |
|
2.6 |
क्रिया समयI=60mA |
0.4-2S |
|
|
2.7 |
परिचालन तापमान रेंज |
-40°C~+125°C | |
