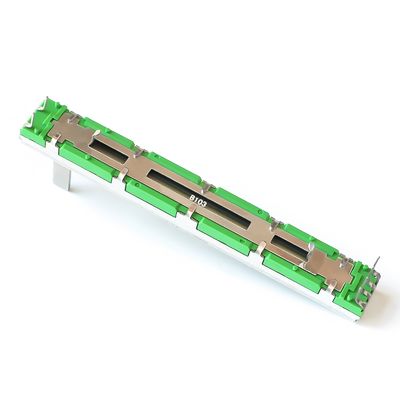

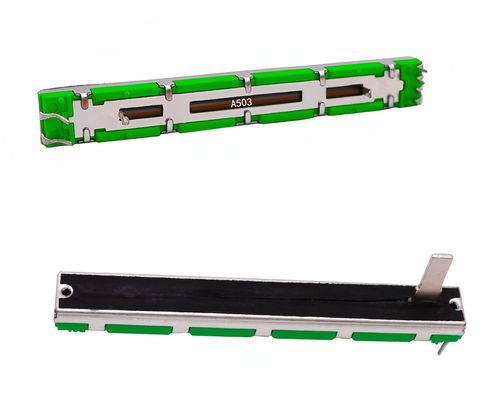

WH3012P 30mm 45mm स्टीरियो डबल स्लाइडिंग पोटेंशियोमीटर B10K यात्रा स्लाइडिंग पोटेंशियोमीटर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | WH3012P |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000pcs |
|
विस्तार जानकारी |
|||
| कुल प्रतिरोध: | 10K Ω±20% | प्रतिरोध टेपर: | ए, बी, सी, डी, ई, एमएन, आरडी, डब्ल्यू, |
|---|---|---|---|
| मैक्स। ऑपरेशन वोल्टेज: | लीनियर टेपर बी:एसी 200 वी~डीसी/वी | मूल्यांकित शक्ति: | एकल इकाई: लीनियर टेपर B:0.2W, अन्य टेपर: 0.05W दोहरी इकाई: लीनियर टेपर B:0.1W, अन्य टेपर:0.025W |
| स्लाइडिंग शोर: | 100 एमवी से कम | इन्सुलेशन प्रतिरोध: | DC 250 V पर 100 MΩ से अधिक |
| वोल्टेज का सामना करना: | एसी 300 वी पर 1 मिनट | अवशिष्ट प्रतिरोध: | अवधि। 1~2 :10 Ω से कम |
| गैंग त्रुटि (दोहरी इकाई): | -40 डीबी ~ 0 डीबी ± 3डीबी | ||
| प्रमुखता देना: | 30 मिमी स्टीरियो स्लाइडिंग पोटेंशियोमीटर B10K,गारंटी के साथ 45 मिमी दोहरी स्लाइडिंग पोटेंशियोमीटर,सटीक नियंत्रण के लिए यात्रा स्लाइडिंग पोटेंशियोमीटर |
||
उत्पाद विवरण
WH3012P एक उच्च-सटीक स्टीरियो ड्यूल स्लाइडिंग पोटेंशियोमीटर है जिसमें 60 मिमी की यात्रा सीमा है।यह स्लाइडिंग प्रतिरोध सर्किट प्रतिरोध को विनियमित करने के लिए एक स्लाइडिंग फिल्म संपर्क बिंदु के साथ इन्सुलेशन सामग्री के चारों ओर एक प्रतिरोध तार घाव का उपयोग करता है. एम्पलीफायर, फिल्टर और अन्य इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है जिन्हें सटीक प्रतिरोध समायोजन की आवश्यकता होती है।
- कुल लंबाईः 75 मिमी (7.5 सेमी)
- चौड़ाईः 9 मिमी (0.9 सेमी)
- मोटाईः 6.5 मिमी (0.65 सेमी)
- हैंडल ऊंचाईः 15 मिमी (1.5 सेमी), चौड़ाईः 4 मिमी (0.4 सेमी)
- स्ट्रोक लंबाईः 60 मिमी (6 सेमी)
- पिन कॉन्फ़िगरेशनः 4-2 पिन
- प्रतिरोधः A10K
- चैनलः दोहरे चैनल
- चिकनी स्लाइडिंग ऑपरेशन के साथ सटीक समायोजन
- संवेदनशील इलेक्ट्रॉनिक सर्किट के लिए उच्च सटीकता
- सरल किन्तु टिकाऊ निर्माण
- व्यापक प्रतिरोध समायोजन रेंज
- एम्पलीफायर, फिल्टर और ऑसिलेटर में बहुमुखी अनुप्रयोग
| पैरामीटर | मूल्य |
|---|---|
| कुल प्रतिरोध | 10K Ω±20% |
| प्रतिरोध कण | A, B, C, D, E, MN, RD, W |
| अधिकतम ऑपरेशन वोल्टेज | रैखिक टेपर बी: AC 200V~DC/V अन्य टेपर: AC 150V ~ DC/V |
| नामित शक्ति | एकल इकाई: रैखिक कॉपर बीः 0.2W, अन्य कॉपरः 0.05W दोहरी इकाई: रैखिक कॉपर बीः 0.1W, अन्य कॉपरः 0.025W |
| स्लाइडिंग शोर | 100mV से कम |
| इन्सुलेशन प्रतिरोध | 100MΩ से अधिक DC 250V पर |
| वोल्टेज का सामना करें | AC 300V पर 1 मिनट |
| अवशिष्ट प्रतिरोध | अवधि. 1~2: 10Ω से कम अवधि. 2~3: 10Ω से कम |
| गिरोह की गलती (दोहरी इकाई) | -40dB ~ 0dB ± 3dB |
| पैरामीटर | मूल्य |
|---|---|
| कुल स्लाइडिंग यात्रा | 60.0 मिमी ± 0.5 मिमी |
| ऑपरेटिंग फोर्स | 10~100gf |
| स्लाइडिंग टॉपर की ताकत | 5.0 किलोग्राम सेमी मिन. |
| धक्का-पुल शक्ति | 3.0 किलोग्राम सेमी मिनट 5-10 सेकंड में |
| रोक की संख्या (क्लिक करें) | 1C (केंद्र बंद), 7C, 11C, 21C, 41C |
| पट्टा लगाने की गर्मी के प्रतिरोध | सोल्डर डुबकीः 1 मिनट में 100°C तक प्रीहीटिंग, 5 सेकंड के लिए 260±5°C मैनुअल सोल्डरिंगः 300°C से कम 3 सेकंड के लिए |
| स्लाइडिंग जीवन | 10,000 चक्र (मिनट) |
इस रैखिक स्लाइड पोटेंशियोमीटर का व्यापक रूप से ऑडियो उपकरण, यांत्रिक नियंत्रण प्रणाली और उपकरण में उपयोग किया जाता है।इसके विश्वसनीय प्रदर्शन और सरल डिजाइन से यह इलेक्ट्रॉनिक्स इंजीनियरों और निर्माताओं के लिए पसंदीदा विकल्प बन गया है.
हम उच्च गुणवत्ता वाले इलेक्ट्रॉनिक घटक निर्माण में व्यापक अनुभव के साथ एक विशेष कारखाने हैंः
- उन्नत उत्पादन उपकरण
- पेशेवर अनुसंधान एवं विकास टीम
- ओईएम/ओडीएम क्षमता
- सख्त गुणवत्ता नियंत्रण मानक
हम व्यापक बिक्री के बाद समर्थन के साथ विश्वसनीय वैश्विक शिपिंग समाधान प्रदान करते हैंः
- एक्सप्रेस मेल सेवा
- डीएचएल एक्सप्रेस
- यूपीएस
- फेडएक्स
हम एक कारखाना हैं जो पेशेवर तकनीकी सहायता के साथ प्रत्यक्ष मूल्य निर्धारण प्रदान करता है।
आदेश देने के बाद अनुरोध पर नमूने उपलब्ध हैं।
हम लचीली आवश्यकताओं के साथ OEM/ODM ऑर्डर स्वीकार करते हैं।
वितरण मात्रा और मॉडल के आधार पर भिन्न होता है, जहां संभव हो तत्काल अनुरोधों को समायोजित किया जाता है।
हम सभी उत्पादों के लिए चौबीसों घंटे व्यापक सहायता प्रदान करते हैं।
