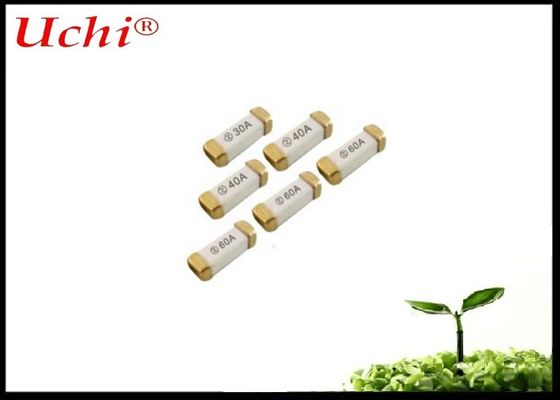

त्वरित क्रिया सिरेमिक फ्यूज 2A 250V
उत्पाद विवरण:
| प्रमाणन: | UL,cUL |
| मॉडल संख्या: | R1032.1200 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 2000 टुकड़े |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | रील में टेप, 2000pcs प्रति रील |
| प्रसव के समय: | 1-2 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 20,000,000 टुकड़े |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | सिरेमिक फ्यूज | आयाम: | 10.2mmx3.2mm |
|---|---|---|---|
| रफ़्तार: | एफ | चढ़ाना: | सोना या ज़ुल्फ़ |
| वर्तमान मूल्यांकित: | 2 ए | वेल्टेज रेटिंग: | 250V |
| प्रमुखता देना: | स्लो ब्लो ग्लास फ्यूज,मिनी ग्लास फ्यूज,सरफेस माउंट ब्रिक सिरेमिक फ्यूज |
||
उत्पाद विवरण

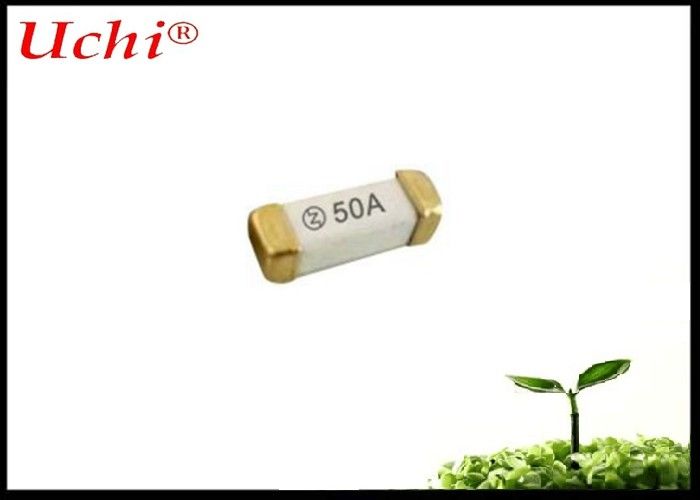

नैनो2 स्वर्ण स्लिवर लेपित त्वरित अभिनय उपमिनीचर सतह माउंट ईंट सिरेमिक फ्यूज 2 ए 250 वी 10.2 मिमीx3.2 मिमी
विवरण
250 एनएएनओ2 फ्यूज एक छोटा वर्ग सतह माउंट फ्यूज है जिसे उच्च वोल्टेज स्थान संवेदनशील अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है।RoHS निर्देश के अनुपालन को सक्षम करता है और सीसा मुक्त मिलाप के साथ पूरी तरह से संगत है और सीसा मुक्त विधानसभा से जुड़े उच्च तापमान प्रोफाइल.
• 250 VAC रेटिंग वोल्टेज
• तेजी से कार्य करने वाला फ्यूज
• उपलब्ध 0.50A ∙ 5.00A
• RoHS अनुरूप
• सीसा मुक्त मिलाप से जुड़े सीसा मुक्त मिलाप मिश्र धातुओं और उच्च तापमान प्रोफाइल के साथ पूरी तरह संगत
विनिर्देश
सामग्री
| अंत टोपी |
ऑप्टेड ब्रास कैप |
| शरीर |
गैर पारदर्शी वर्ग सिरेमिक ट्यूब |
| फ्यूज तत्व |
Cu-Ag मिश्र धातु तार |
पैकेज
24 मिमी टेप और रील
ईआईए-आरएस 481-2 (आईईसी 286, भाग 3)
2000pcs प्रति रील
विश्वसनीयता परीक्षण
| नहीं। | पद | सामग्री | संदर्भ मानक |
| 1 |
परिचालन तापमान |
-55°C से 125°C तक |
आईईसी 60068-2-1/2 |
| 2 |
मिलाप की क्षमता |
T=240°C±5°C, t=3sec±0.5sec, कवरेज ≥95% |
MIL-STD-202, विधि 208 |
| 3 |
पट्टा लगाने की गर्मी के प्रतिरोध |
260°C पर 10 सेकंड |
एमआईएल-एसटीडी-202, विधि 210, परीक्षण की स्थिति बी |
| 4 |
इन्सुलेशन प्रतिरोध (खोलने के बाद) |
10,000 ओम न्यूनतम |
MIL-STD-202, विधि 302, परीक्षण की स्थिति A |
| 5 |
थर्मल शॉक |
5 चक्र, -65°C / +125°C, प्रत्येक चरम पर 15 मिनट |
एमआईएल-एसटीडी-202, विधि 107, परीक्षण शर्त बी |
| 6 |
यांत्रिक झटका |
100G ¢s पीक 6 मिलीसेकंड के लिए, 3 चक्र |
MIL-STD-202, विधि 213, परीक्षण I |
| 7 |
कंपन |
0.03 ¢ आयाम, 1 मिनट में 10-55 हर्ट्ज. 2 घंटे प्रत्येक XYZ = 6 घंटे |
MIL-STD-202, विधि 201 |
| 8 |
नमी प्रतिरोध |
10 चक्र |
MIL-STD-202, विधि 106 |
| 9 |
नमक स्प्रे |
5% नमक समाधान, 48 घंटे |
MIL-STD-202, विधि 101, परीक्षण शर्त B |
विद्युत विशेषताएं
परीक्षण की स्थितिः सभी विद्युत परीक्षण 25±5°C के तापमान पर परिवेश वायु के साथ किया जाना है।
बाधित करने की रेटिंगःबंद करने की क्षमताः 50A@250Vac,200A@125Vac.
परिचालन विशेषताएं
| वर्तमान सीमा |
एम्पियर रेटिंग का % |
पिघलने का समय |
| 0.05A-15A/20A-60A |
100% * में |
>4 घंटे |
| 0.05A-15A/20A-60A |
200% * अंदर |
<60 सेकंड |
