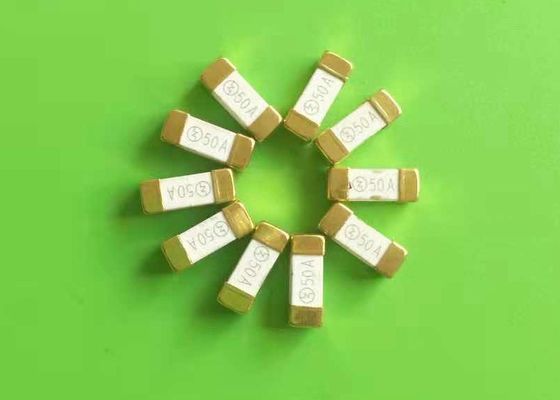

तेज़ अभिनय उच्च वर्तमान फ्यूज 50A 12x4.5mm
उत्पाद विवरण:
| प्रमाणन: | UL |
| मॉडल संख्या: | 4512 श्रृंखला |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | 20 ए -30 ए: 2000 पीसीएस टेप (चौड़ाई 24 मिमी) और रील (डाया 13 इंच) में फ़्यूज़; 40 ए -100 ए: 1000 पी |
| प्रसव के समय: | 7-10 दिनों |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100,000,000pcs / महीने |
|
विस्तार जानकारी |
|||
| नाम: | 4512 ईंट फ्यूज | वर्तमान रेटिंग: | 50 ए |
|---|---|---|---|
| रेटेड वोल्टेज: | 32V,63V,72V,80V,125V | तोड़ने की क्षमता: | एसी 500ए@125वी, डीसी 1केए |
| रफ़्तार: | फास्ट-अभिनय | शरीर: | वर्ग सिरेमिक |
| कैप्सूलीकरण: | सतही माउंट | मानक: | UL248-1/14 |
| प्रमुखता देना: | मिनी ग्लास फ़्यूज़,रेडियल लीड फ़्यूज़,50A हाई करंट ब्रिक फ़्यूज़ |
||
उत्पाद विवरण
1032 1245 4512 श्रृंखला सतह माउंट पैकेज तेजी से अभिनय उच्च वर्तमान ईंट फ्यूज 50A 12x4.5 मिमी सिरेमिक वर्ग शरीर
विवरण
4512 सीरीज का NANO2 फ्यूज एक तेजी से काम करने वाला, बहुत उच्च धारा फ्यूज है जिसे उच्च संचालन धारा अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह अपने कम तापमान वृद्धि और उत्कृष्ट तापमान स्थिरता विशेषताओं के साथ 500 चक्रों के उत्कृष्ट थर्मल चक्र धीरज प्रदान करता है, यह उच्च अंत सर्वर, बेस स्टेशन, बिजली की आपूर्ति, और ब्लेड कंप्यूटिंग अनुप्रयोगों जैसे डेटाकॉम और दूरसंचार उपकरणों में उपयोग के लिए आदर्श है। 463 श्रृंखला उच्च एम्प सर्किट सुरक्षा प्रदान करती है,अल्ट्रा-हाई इंटरप्टिंग रेटिंग्स (500A@ 72VDC तक) और छोटे आकार (10.1 मिमी x 3.12 मिमी x 3.12 मिमी) और सतह-माउंट फॉर्मफैक्टर स्थान की बचत में मदद करने के लिए।
विशेषताएं
* तेजी से कार्य करने वाला उच्च वर्तमान ईंट फ्यूज
* स्थान बचाने के लिए सतह माउंट
* अंत टोपी डिजाइन के साथ सिरेमिक Suqare शरीर
* UL248-1/14 के अनुसार बनाया गया
* नया आगमन
आवेदन
उच्च अंत सर्वर
बेस स्टेशन बिजली आपूर्ति
पीसी सर्वर के लिए वोल्टेज नियामक मॉड्यूल
पीसी सर्वर के लिए शीतलन पंखे प्रणाली
क्लाउड कंप्यूटिंग के लिए उन्नत दूरसंचार कंप्यूटिंग आर्किटेक्चर (एटीसीए) अनुप्रयोग
बैटरी प्रबंधन प्रणाली (औद्योगिक उपकरण)
विद्युत विशेषताएं
| एम्पियर | 1.0 में | 2.5 में | 3.5 में |
| 20-50 ए | 4 घंटे मिन. | <10s | - |
| 60-100A | 4 घंटे मिन. | - | <10s |
विनिर्देश
1. ए.सी. रुकावट रेटिंग (निर्दिष्ट वोल्टेज पर मापा जाता है, 100% पावर फैक्टर यादृच्छिक बंद)
2डीसी इंटरप्टिंग रेटिंग (निर्दिष्ट वोल्टेज पर मापा जाता है, समय स्थिर 50 माइक्रोसेकंड से कम है,
बैटरी स्रोत)
3. विशिष्ट पूर्व-आर्किंग I2t को 10in वर्तमान, DC बैटरी बैंक पर मापा जाता है, लेकिन विराम से अधिक नहीं होता है
रेटिंग, 50 माइक्रोसेकंड से कम कैलिब्रेटेड सर्किट का समय स्थिर)
4. 40A-60A @ 80Vdc के लिए आंतरिक योग्यता, UL अनुमोदन लंबित है
आयाम (मिमी)
अनुशंसित पैड लेआउट
20A-30A: अनुशंसित निशान मोटाई 3oz है; न्यूनतम निशान चौड़ाई 10 मिमी है
40A-50A: अनुशंसित निशान मोटाई 3oz है; न्यूनतम निशान चौड़ाई 15mm है
60A-70A: अनुशंसित निशान मोटाई 3oz है; न्यूनतम निशान चौड़ाई 22mm है
80A-100A: अनुशंसित निशान मोटाई 6oz है; न्यूनतम निशान चौड़ाई 33 मिमी है
सोल्डरिंग विशेषताएं
रिफ्लो सोल्डरिंग
• तापमानः 260° सेल्सियस
• समय: अधिकतम 30 सेकंड
समय-वर्तमान वक्र
तापमान घटाने की वक्र
सामान्य संचालन तापमानः 25°C±2°C
ऑपरेटिंग तापमानः -55°C से 125°C उचित सुधार कारक के साथ।
सुधार कारक का चार्ट

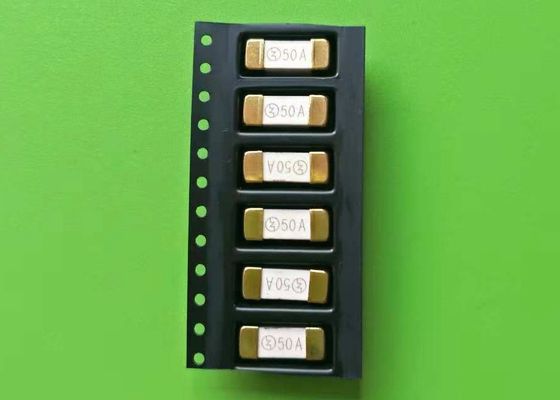

पैकेज और न्यूनतम आदेश मात्रा
20A-30A: टेप (चौड़ाई 24 मिमी) और रील (व्यापकता 13 इंच) में 2000 पीसी फ्यूज;
40A-100A: टेप (चौड़ाई 24 मिमी) और रील (व्यापकता 13 इंच) में 1000 पीसी फ्यूज
