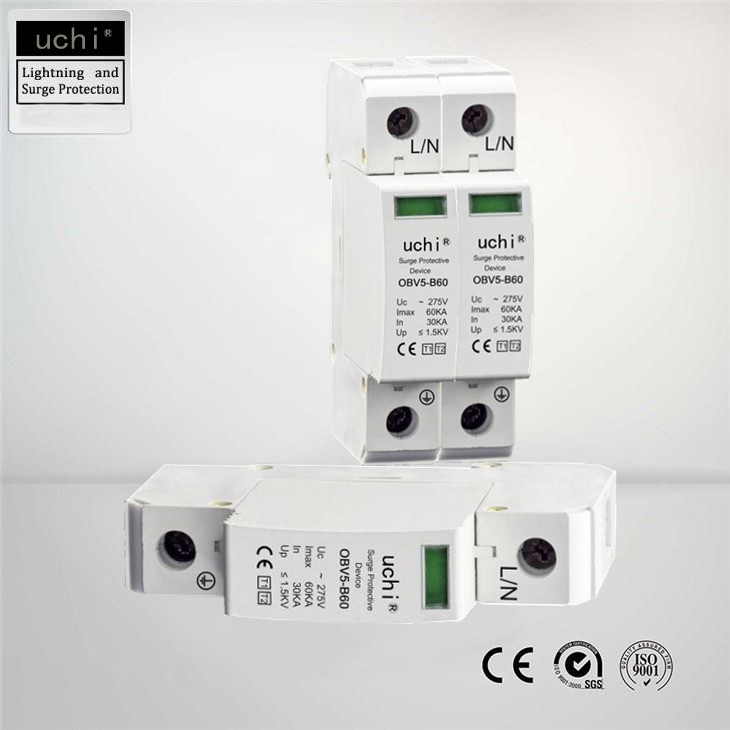

OBV5-B60 एसी सर्ज अरेस्टर एसपीडी टाइप 1 और 2 दीन रेल माउंटेबल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | CE / SGS / ISO9001 |
| मॉडल संख्या: | OBV5-B60/2P |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 200 पीस |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | निर्यात पैकेज / बातचीत |
| प्रसव के समय: | भुगतान के 5-15 दिन बाद |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 60000 टुकड़े |
|
विस्तार जानकारी |
|||
| नाम: | तड़ित पकड़क | सामग्री: | एमओवी/नायलॉन/पीबीटी |
|---|---|---|---|
| यूसी: | 275/320/385/440V | डंडे: | 1पी,2पी,3पी,4पी |
| प्रमाणन सीई, सीक्यूसी: | सीई / सीक्यूसी / एसजीएस | आवेदन पत्र: | बिजली से सुरक्षा |
| पर्यावरण तापमान: | (-40 ℃ ~ + 85 ℃) | आईमैक्स: | 60kA (8/20us) |
| में: | 30KA(8/20us) | स्थिति संकेतक: | हरा (अच्छा) / लाल (प्रतिस्थापन की आवश्यकता है) |
| प्रमुखता देना: | OBV5-B60 एसपीडी टाइप 1 और 2,रेल माउंटेबल एसपीडी टाइप 1 और 2,OBV5-B60 एसी सर्ज अरेस्टर |
||
उत्पाद विवरण
दीन रेल 60KA टाइप 1+2 सर्ज प्रोटेक्शन डिवाइस विद लाइटनिंग प्रोटेक्शन क्लास 3+4
ओबीवी5-बी60
संयोजन लाइटनिंग करंट और सर्ज अरेस्टर्स OBV5-B60 IEC 61643-11 के अनुसार टाइप 1 + 2 आवश्यकता वर्ग को पूरा करते हैं।ये उपकरण लो-वोल्टेज उपभोक्ता प्रणालियों को सभी प्रकार के ओवरवॉल्टेज से बचाते हैं और सिंगल-पोल से चार-पोल संस्करणों में उपलब्ध हैं।उच्च-प्रदर्शन वाले वैरिस्टर्स का उपयोग तेजी से प्रतिक्रिया समय और कम सुरक्षा स्तर की अनुमति देता है, बिना किसी लाइन के वर्तमान का पालन करता है।यदि परिस्थितियाँ अनिश्चित हैं और अधिक भार से आग लगने का खतरा है, तो आंतरिक कट-ऑफ यूनिट आवश्यक होने पर बन्दी को मुख्य से काट देती है।इसके अलावा, बन्दी पर मुद्रित क्यूआर कोड ऑनलाइन इंस्टॉलेशन निर्देशों तक सीधे पहुंच की अनुमति देता है।
1. उच्च ऊर्जा वृद्धि संरक्षण
2. रिमोट अलार्म इंटरफ़ेस
3.विफलता का पता लगाने वाला संकेतक
4. मानक मॉड्यूलर स्थापना
G2060MT: बिजली लाइन जमीन में एम्बेडेड कुल बिजली वितरण कैबिनेट को अवरुद्ध करती है।
भवन में एक बाहरी प्रवेश और निकास लाइन के साथ एक वितरण बॉक्स।
आउटडोर वितरण कैबिनेट / वितरण बॉक्स।
तकनीकी मापदंड
| आदर्श: OBV5-B60 | |||
| अधिकतम निरंतर वोल्टेज एसी | यूसी | वी | 275/320/385/440 |
| एसपीडी से एन 61643-11 | टाइप 1+2 | ||
| एसपीडी से आईईसी 61643-1 | कक्षा I+II | ||
| बिजली आवेग धारा (10/350μs) | आईआईएमपी | केए | 12,5 |
| नाममात्र निर्वहन वर्तमान (8/20μs) | में | केए | 30 |
| अधिकतम डिस्चार्ज करंट (8/20µs) | आईमैक्स | केए | 60 |
| वोल्टेज संरक्षण स्तर | यूपी | के। वी | <1,5/1,8/2,0/2,2 |
| प्रतिक्रिया समय | टा | एनएस | <25 |
| अधिकतम बैक-अप फ्यूज | ए | 125 | |
| तापमान की रेंज | θ | ℃ | -40 ℃ ~ + 85 ℃ |
| सुरक्षा रेटिंग | आईपी 20 | ||
| मैक्स।केबल क्रॉस-सेक्शन लचीला (ठीक-तार) | मिमी² | 25 | |
| मैक्स।केबल क्रॉस-सेक्शन कठोर (एकल तार / बहु-तार) | मिमी² | 35 | |
विशेषता:
1, बिजली की व्यवस्था और बिजली के उपकरण को गड़गड़ाहट और तात्कालिक ओवर-वोल्टेज से सुरक्षित रखें।
2, 48 वी डीसी / 34 वी एसी बिजली आपूर्ति सर्किट के साथ ईथरनेट सिग्नल के संचरण को सुरक्षित रखें
बिजली प्रेरित उछाल।
3, बढ़ी वृद्धि संरक्षण।
4, 35 मिमी डीआईएन रेल एसीसी पर बढ़ते के लिए।एन 60715
5, यह प्रभावी ढंग से सुनिश्चित कर सकता है कि उपकरण ठीक से काम करें
फ़ायदे
आसान स्थापना या रेट्रोफिट
दीन-रेल माउंटेबल
विफल-सुरक्षित / आत्म-संरक्षित डिज़ाइन रिमोट इंडिकेटर (वैकल्पिक) 3pin NO / NC संपर्क के साथ
IP20 फिंगर-सेफ डिज़ाइनविज़ुअल इंडिकेटर
छोटे पदचिह्न
आवेदन पत्र
एसी/डीसी वितरण
बिजली की आपूर्ति
औद्योगिक स्वचालन
दूरसंचार
मोटर नियंत्रण प्रणाली
पीएलसी आवेदन
पावर ट्रांसफर उपकरण
एचवीएसी अनुप्रयोग
●एसी ड्राइव
यूपीएस सिस्टम
सुरक्षा प्रणालियाँ
आईटी/डाटा केंद्र
अन्य
प्रौद्योगिकी एसपीडी पैरामीटर (नोट: उपयोगकर्ता की आवश्यकता के अनुसार, अनुकूलित किया जा सकता है यूसी = 140 वी, 440 वी, 550 वी, एसपीडी की सीमा की वोल्टेज रेंज):
| प्रकार संख्या | रेटेड वोल्टेज (वी) यूएन | सतत वोल्टेज यूसी (वी ~) | स्टैंडर्ड डिस्चार्ज करंट इन (KA) |
अधिकतम निर्वहन वर्तमान इमैक्स (केए) |
संरक्षण स्तर (केए ~) | प्रतिक्रिया समय (एनएस) |
| डीजीएम1(2)-डी5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | 25 |
| डीजीएम1(2)-डी10 | 10 | 2 | 1.6 | |||
| डीजीएम1(2)-सी20 | 20 | 40 | 1.8 | |||
| डीजीएम13-बी30 | 30 | 60 | .2.2 | |||
| डीजीएम3(4)-बी40 | 10 | 80 | 2.4 | |||
| उप महाप्रबंधक(4)-बी60 | 60 | 100 | 2.8 | |||
| उप महाप्रबंधक-एन-पीई | 220/255 | 40/60 | 60/80 | 1.2 | 100 |
एलवी पावर लाइनों में क्षणिक वोल्टेज सर्जेस
क्षणिक ओवरवॉल्टेज वोल्टेज सर्ज होते हैं जो माइक्रोसेकंड के क्रम की अवधि के साथ दसियों किलोवोल्ट तक पहुंच सकते हैं। उनकी छोटी अवधि के बावजूद, उच्च ऊर्जा सामग्री समय से पहले उम्र बढ़ने से लेकर लाइन से जुड़े उपकरणों के लिए गंभीर समस्याएं पैदा कर सकती है।
विनाश, सेवा में व्यवधान और वित्तीय नुकसान का कारण बनता है। इस प्रकार के उछाल के कई अलग-अलग कारण हो सकते हैं, जिनमें शामिल हैं
वायुमंडलीय बिजली सीधे किसी भवन या ट्रांसमिशन लाइन पर बाहरी सुरक्षा (बिजली की छड़ें) पर प्रहार करती है या धातु के कंडक्टरों पर विद्युत चुम्बकीय क्षेत्रों की संबद्धता को प्रभावित करती है।
इन क्षेत्रों में बाहरी और लंबी लाइनें सबसे अधिक उजागर होती हैं, जो अक्सर उच्च स्तर की प्रेरण प्राप्त करती हैं।
यह गैर-मौसम की घटनाओं के लिए भी सामान्य है, जैसे
ट्रांसफॉर्मर सेंटर स्विचिंग या मोटर्स या अन्य इंडक्टिव लोड का डिस्कनेक्शन आसन्न लाइनों में वोल्टेज स्पाइक्स का कारण बनता है।
हालांकि एक कम धारा प्रेरित होती है, संचार लाइनों (टेलीफोन, ईथरनेट, आर, आदि) से जुड़े इलेक्ट्रॉनिक उपकरणों की अधिक संवेदनशीलता के कारण उत्पन्न प्रभाव समान या अधिक विनाशकारी होता है।
ग्राउंड कनेक्शन का महत्व
ओवरवॉल्टेज प्रोटेक्टर्स (एसपीडी) अतिरिक्त ऊर्जा को जमीन की ओर मोड़ते हैं, इसलिए पीक वोल्टेज को कनेक्टेड विद्युत उपकरणों के लिए स्वीकार्य मूल्य तक सीमित कर देते हैं।
इसलिए, पर्याप्त स्थिति में एक ग्राउंड कनेक्शन ओवरवॉल्टेज के खिलाफ प्रभावी सुरक्षा के लिए एक महत्वपूर्ण पहलू है। ग्राउंड कनेक्शन की स्थिति की निगरानी वृद्धि सुरक्षा उपकरणों के उचित संचालन की गारंटी देती है।
बाहरी सुरक्षा (ईएसई बिजली की छड़ें और फैराडाइजेशन)। प्रत्यक्ष बिजली की हड़ताल के खिलाफ सुरक्षा के लिए सिस्टम। ये संरक्षित क्षेत्र के भीतर बिजली को पकड़ते हैं और इसे नियंत्रित तरीके से सुरक्षित रूप से जमीन पर ले जाते हैं।आंतरिक सुरक्षा (पावर फ्रीक्वेंसी ओवरवॉल्टेज और सर्ज प्रोटेक्शन डिवाइस)।बिजली आपूर्ति प्रणालियों और/या संचार नेटवर्क से जुड़े उपकरणों में ओवरवॉल्टेज के प्रभावों से बचाने के लिए डिज़ाइन किए गए उपकरण। ग्राउंडिंग सिस्टम (ग्राउंडिंग और इन्सुलेशन मॉनिटरिंग)। सिस्टम जो वायुमंडलीय निर्वहन धाराओं को जमीन में फैलाने की अनुमति देते हैं।ग्राउंडिंग सिस्टम की निगरानी की आवश्यकता। CUAJE इनमें से प्रत्येक सिस्टम के लिए उत्पादों की एक विस्तृत श्रृंखला प्रदान करता है।यह कस्टम उत्पाद भी विकसित करता है, सलाह और परामर्श सेवाएं और सर्वोत्तम संभव बिक्री उपरांत सेवा प्रदान करता है।
