एसी 100KA पावर सर्ज प्रोटेक्शन डिवाइस लो वोल्टेज IEC61643-1
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | CE / SGS / ISO9001 |
| मॉडल संख्या: | ओबीवी10-आई-15 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 200 पीस |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | निर्यात पैकेज / बातचीत |
| प्रसव के समय: | भुगतान के 5-15 दिन बाद |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 60000 टुकड़े |
|
विस्तार जानकारी |
|||
| नाम: | एसपीडी | डंडे संख्या: | 1 पी, 2 पी, 3 पी, 4 पी, (+ एनपीई) |
|---|---|---|---|
| यूसी: | 255/275/320/385VAC | रेटेड वोल्टेज: | 220V |
| प्रयोग: | कम वोल्टेज | में: | 60kA |
| आईमैक्स: | 100kA | प्रतिक्रिया समय: | <25ns |
| प्रमाणन सीई, सीक्यूसी: | सीई / सीक्यूसी / एसजीएस | सुरक्षा मानकों: | आईईसी61643-1 |
| प्रमुखता देना: | 100ka सर्ज प्रोटेक्शन डिवाइस,IEC61643-1 पावर सर्ज प्रोटेक्शन डिवाइस,100KA पावर सर्ज प्रोटेक्शन डिवाइस |
||
उत्पाद विवरण

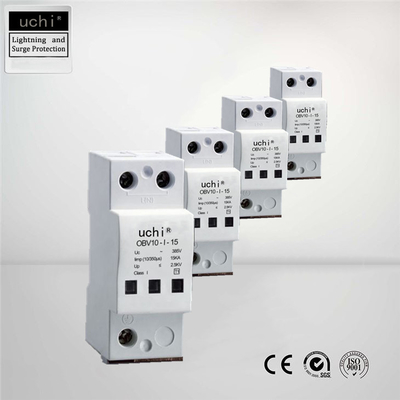

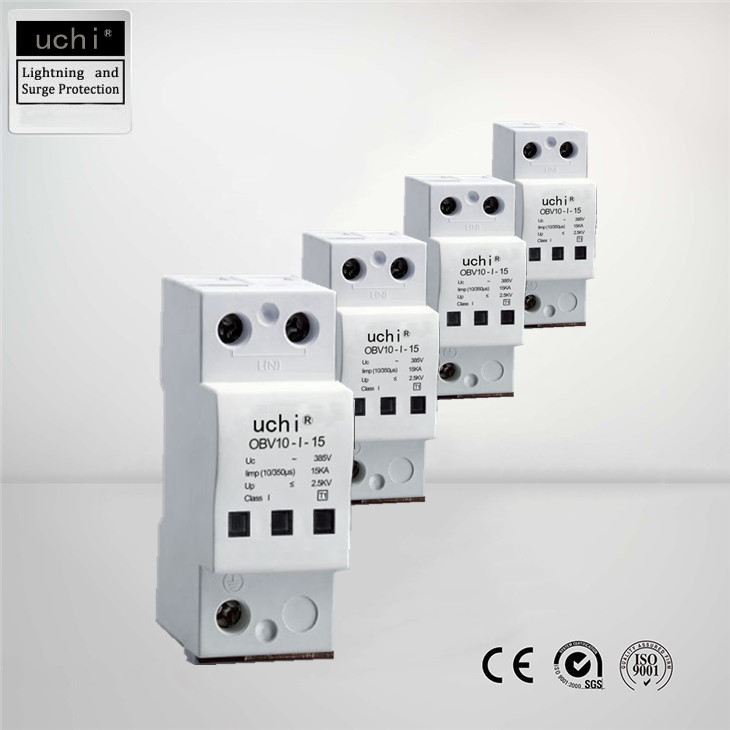

एसी लाइटनिंग पावर सर्ज प्रोटेक्शन डिवाइस 100KA / IEC61643-1
ओबीवी10-आई-15
सर्ज रक्षक OBV10-I-15 IEC 61643-11 के अनुसार टाइप 1 आवश्यकता वर्ग को पूरा करते हैं।ये उपकरण लो-वोल्टेज उपभोक्ता प्रणालियों को सभी प्रकार के ओवरवॉल्टेज से बचाते हैं और सिंगल-पोल से चार-पोल संस्करणों में उपलब्ध हैं। वोल्टेज-सीमित, उच्च-प्रदर्शन स्पार्क अंतराल कई लाभ प्रदान करते हैं। एक छोटा प्रतिक्रिया समय, एक कम सुरक्षा स्तर और उच्च वर्तमान रिसाव क्षमतालंबे समय से सेवा जीवन के साथ।
तकनीकी मापदंड
| आदर्श: OBV10-I-15-प्लग करने योग्य | |||
| अधिकतम निरंतर ऑपरेटिंग वोल्टेज | यूसी | वी | 255/275/320/385 |
| एसपीडी से एन 61643-11 | श्रेणी 1 | ||
| एसपीडी से आईईसी 61643-1 | कक्षा I | ||
| एलपीजेड | 0→2 | ||
| बिजली आवेग वर्तमान (10/350μs) | आईआईएमपी | केए | 15 |
| बिजली आवेग धारा (10/350μs) [कुल] | केए | 60 | |
| नाममात्र निर्वहन वृद्धि वर्तमान (8/20μs) | में | केए | 60 |
| अधिकतम डिस्चार्ज सर्ज करंट (8/20μs) | आईमैक्स | केए | 100 |
| वोल्टेज संरक्षण स्तर | यूपी | के। वी | 2,5 |
| प्रतिक्रिया समय | टा | एनएस | <25 |
| वर्तमान शमन क्षमता का पालन करें Ipeak | इफी पीक | केए | 12.5 |
| अधिकतम बैक-अप फ्यूज | ए | 315 | |
| तापमान की रेंज | θ | डिग्री सेल्सियस | -40 ℃ ~ + 85 ℃ |
| सुरक्षा रेटिंग | आईपी 20 | ||
| कनेक्शन क्रॉस-सेक्शन, कठोर | मिमी² | 10-50 | |
| कनेक्शन क्रॉस-सेक्शन, मल्टी-वायर | मिमी² | 10-35 | |
| कनेक्शन क्रॉस-सेक्शन, लचीला | मिमी² | 10-25 | |
विशेषता
• किसी भी मानकीकृत वितरण फलक या नियंत्रण कैबिनेट में स्थापित करना आसान है।
आवेदन पत्र
ये उपकरण लो-वोल्टेज उपभोक्ता प्रणालियों को ओवरवॉल्टेज से बचाते हैं।
टीटी और टीएन-एस बिजली आपूर्ति प्रणाली के लिए मॉड्यूलर एसपीडी कक्षा I + कक्षा II (कक्षा बी + सी) में लागू।
अप्रत्यक्ष बिजली की धारा, प्रत्यक्ष बिजली की धारा या अन्य को सीमित करने वाले शंट और दबाव के लिए
तात्कालिक ओवरवॉल्टेज।
अन्य
प्रौद्योगिकी एसपीडी पैरामीटर (नोट: उपयोगकर्ता की आवश्यकता के अनुसार, अनुकूलित किया जा सकता है यूसी = 140 वी, 440 वी, 550 वी, एसपीडी की सीमा की वोल्टेज रेंज):
| प्रकार संख्या | रेटेड वोल्टेज (वी) यूएन | सतत वोल्टेज यूसी (वी ~) | स्टैंडर्ड डिस्चार्ज करंट इन (KA) |
अधिकतम निर्वहन वर्तमान |
संरक्षण स्तर (केए ~) | प्रतिक्रिया समय (एनएस) |
| डीजीएम1(2)-डी5 | 220/380 |
275/320 |
5 | 10 | 1.2 | 25 |
| डीजीएम1(2)-डी10 | 10 | 2 | 1.6 | |||
| डीजीएम1(2)-सी20 | 20 | 40 | 1.8 | |||
| डीजीएम13-बी30 | 30 | 60 | .2.2 | |||
| डीजीएम3(4)-बी40 | 10 | 80 | 2.4 | |||
| उप महाप्रबंधक(4)-बी60 | 60 | 100 | 2.8 | |||
| उप महाप्रबंधक-एन-पीई | 220/255 | 40/60 | 60/80 | 1.2 | 100 |
एलवी पावर लाइनों में क्षणिक वोल्टेज सर्जेस
क्षणिक ओवरवॉल्टेज वोल्टेज सर्ज होते हैं जो माइक्रोसेकंड के क्रम की अवधि के साथ दसियों किलोवोल्ट तक पहुंच सकते हैं। उनकी छोटी अवधि के बावजूद, उच्च ऊर्जा सामग्री समय से पहले उम्र बढ़ने से लेकर विनाश तक, लाइन से जुड़े उपकरणों के लिए गंभीर समस्याएं पैदा कर सकती है, जिससे सेवा में व्यवधान और वित्तीय नुकसान हो सकता है। .इस प्रकार के उछाल के कई अलग-अलग कारण हो सकते हैं, जिसमें वायुमंडलीय बिजली सीधे किसी भवन या ट्रांसमिशन लाइन पर बाहरी सुरक्षा (बिजली की छड़) पर प्रहार करना या धातु के कंडक्टरों पर विद्युत चुम्बकीय क्षेत्रों की संबद्धता शामिल है।
इन क्षेत्रों में बाहरी और लंबी लाइनें सबसे अधिक उजागर होती हैं, जो अक्सर उच्च स्तर की प्रेरण प्राप्त करती हैं।
यह गैर-मौसम की घटनाओं के लिए भी आम है, जैसे कि ट्रांसफॉर्मर सेंटर स्विचिंग या मोटरों का वियोग या अन्य प्रेरक भार आसन्न लाइनों में वोल्टेज स्पाइक्स का कारण बनते हैं।
सबसे पहले, आपको यह निर्धारित करना होगा कि आपकी बिजली वितरण प्रणाली कैसी है, चाहे वह टीटी, टीएन या आईटी प्रणाली हो।बिजली वितरण प्रणाली का निर्धारण करने के बाद, आप उपयुक्त बिजली बन्दी का चयन करने के लिए बिजली बन्दी की सुरक्षा मोड और तारों की विधि चुन सकते हैं।
उदाहरण के लिए, TN-C 3P लाइटनिंग प्रोटेक्शन डिवाइस का उपयोग करता है, TN-S 4P का उपयोग करता है, TT 3P + N का उपयोग करता है, आदि।
प्रश्न: क्या मुझे कुछ नमूने मिल सकते हैं?
एक: हाँ, नमूना आदेश का स्वागत किया।
प्रश्न: क्या मैं माल पर अपने लोगो या डिजाइन का उपयोग कर सकता हूं?
ए: हां, बड़े पैमाने पर उत्पादन पर स्वनिर्धारित लोगो और डिजाइन उपलब्ध हैं।
प्रश्न: प्रसव के समय क्या है?
ए: नमूने के लिए 3 दिन, बड़े पैमाने पर उत्पादन के लिए 7-15 दिन।
प्रश्न: भुगतान अवधि क्या है?
एक: टी/टी, एल/सी नजर में, पश्चिम संघ, पेपैल, आदि
