औद्योगिक पावर सर्ज प्रोटेक्शन डिवाइस टीटी कनेक्शन 48 वी डीसी

 औद्योगिक स्वचालन के लिए आसान इंस्टॉलेशन पावर सर्ज प्रोटेक्शन डिवाइस
DC सर्ज प्रोटेक्टर को सर्ज प्रोटेक्टर कहा जा सकता है, जिसे लाइटनिंग प्रोटेक्टर के रूप में भी जाना जाता है।यह एक बहुत ही सामान्य रूप से इस्तेमाल किया जाने वाला इलेक्ट्रॉनिक घटक है।इसका लागू वर्तमान और वोल्टेज वातावरण DC 5V ~ 1500VDC है।इस तरह की बिजली आपूर्ति प्रणाली या संचार प्रणाली में, डीसी वेव सर्ज रक्षक प्रत्यक्ष या अप्रत्यक्ष बिजली के कारण होने वाले क्षणिक ओवरवॉल्टेज सर्ज से रक्षा कर सकते हैं।वे व्यापक रूप से घरों, वाणिज्यिक भवनों, औद्योगिक क्षेत्रों या तृतीयक उद्योग जैसे वृद्धि संरक्षण परियोजनाओं में उपयोग किए जाते हैं।डीसी सर्ज रक्षक रक्षा करते हैं मोड में सापेक्ष चरण, सापेक्ष केंद्र रेखा, सापेक्ष जमीन, केंद्र रेखा से जमीन और संयोजन शामिल हैं।
सर्ज को सर्ज भी कहा जाता है, जैसा कि इसके नाम का तात्पर्य है, यह एक तात्कालिक ओवरवॉल्टेज है जो सामान्य ऑपरेटिंग वोल्टेज से अधिक है।अनिवार्य रूप से, एक उछाल एक हिंसक नाड़ी है जो एक सेकंड के कुछ मिलियनवें हिस्से में होती है।उछाल के संभावित कारण हैं: भारी उपकरण, शॉर्ट सर्किट, पावर स्विचिंग, या बड़े इंजन।सर्ज ब्लॉकिंग डिवाइस वाले उत्पाद कनेक्टेड उपकरणों को नुकसान से बचाने के लिए अचानक भारी ऊर्जा को प्रभावी ढंग से अवशोषित कर सकते हैं।

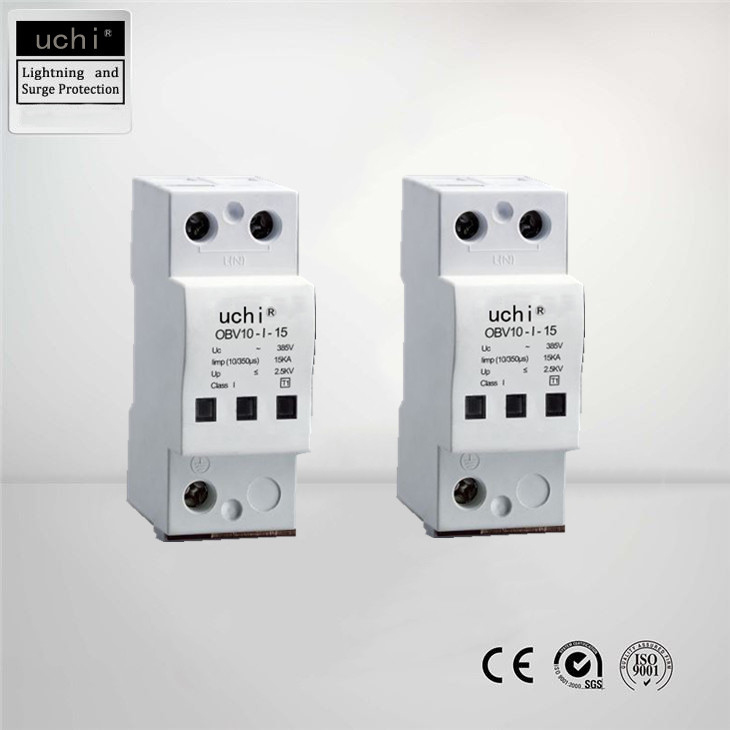

ओबीवी10-आई-15
सर्ज रक्षक OBV10-I-15 IEC 61643-11 के अनुसार टाइप 1 आवश्यकता वर्ग को पूरा करते हैं।ये उपकरण लो-वोल्टेज उपभोक्ता प्रणालियों को सभी प्रकार के ओवरवॉल्टेज से बचाते हैं और सिंगल-पोल से चार-पोल संस्करणों में उपलब्ध हैं। वोल्टेज-सीमित, उच्च-प्रदर्शन स्पार्क अंतराल कई लाभ प्रदान करते हैं। एक छोटा प्रतिक्रिया समय, एक कम सुरक्षा स्तर और उच्च वर्तमान रिसाव क्षमतालंबे समय से सेवा जीवन के साथ।
तकनीकी मापदंड

फ़ीचर और लाभ

1, बिजली की व्यवस्था और बिजली के उपकरण को गड़गड़ाहट और तात्कालिक ओवर-वोल्टेज से सुरक्षित रखें।
2, 48 वी डीसी / 34 वी एसी बिजली आपूर्ति सर्किट के साथ ईथरनेट सिग्नल के संचरण को सुरक्षित रखें
बिजली प्रेरित उछाल।
3, बढ़ी वृद्धि संरक्षण।
4, 35 मिमी डीआईएन रेल एसीसी पर बढ़ते के लिए।एन 60715 के लिए।
5, यह प्रभावी ढंग से सुनिश्चित कर सकता है कि उपकरण ठीक से काम करें।
·आसान स्थापना या रेट्रोफिट।
·दीन-रेल माउंटेबल।
·विफल-सुरक्षित / स्व-संरक्षित डिज़ाइन रिमोट इंडिकेटर (वैकल्पिक) 3pin NO / NC संपर्क के साथ।
·IP20 फिंगर-सेफ डिज़ाइनविज़ुअल इंडिकेटर।
·छोटे पदचिह्न।

आवेदन पत्र
एसी/डीसी वितरण
बिजली की आपूर्ति
औद्योगिक स्वचालन
दूरसंचार
मोटर नियंत्रण प्रणाली
पीएलसी आवेदन
पावर ट्रांसफर उपकरण
एचवीएसी अनुप्रयोग
●एसी ड्राइव
यूपीएस सिस्टम
सुरक्षा प्रणालियाँ
आईटी/डाटा केंद्र

अन्य
प्रौद्योगिकी एसपीडी पैरामीटर (नोट: उपयोगकर्ता की आवश्यकता के अनुसार, अनुकूलित किया जा सकता है यूसी = 140 वी, 440 वी, 550 वी, एसपीडी की सीमा की वोल्टेज रेंज):


एलवी पावर लाइनों में क्षणिक वोल्टेज सर्जेस
क्षणिक ओवरवॉल्टेज वोल्टेज सर्ज होते हैं जो माइक्रोसेकंड के क्रम की अवधि के साथ दसियों किलोवोल्ट तक पहुंच सकते हैं। उनकी छोटी अवधि के बावजूद, उच्च ऊर्जा सामग्री समय से पहले उम्र बढ़ने से लेकर विनाश तक, लाइन से जुड़े उपकरणों के लिए गंभीर समस्याएं पैदा कर सकती है, जिससे सेवा में व्यवधान और वित्तीय नुकसान हो सकता है। .इस प्रकार के उछाल के कई अलग-अलग कारण हो सकते हैं, जिसमें वायुमंडलीय बिजली सीधे किसी भवन या ट्रांसमिशन लाइन पर बाहरी सुरक्षा (बिजली की छड़) पर प्रहार करना या धातु के कंडक्टरों पर विद्युत चुम्बकीय क्षेत्रों की संबद्धता शामिल है।
इन क्षेत्रों में बाहरी और लंबी लाइनें सबसे अधिक उजागर होती हैं, जो अक्सर उच्च स्तर की प्रेरण प्राप्त करती हैं।
यह गैर-मौसम की घटनाओं के लिए भी आम है, जैसे कि ट्रांसफॉर्मर सेंटर स्विचिंग या मोटरों का वियोग या अन्य प्रेरक भार आसन्न लाइनों में वोल्टेज स्पाइक्स का कारण बनते हैं।



ग्राउंड कनेक्शन का महत्व
ओवरवॉल्टेज प्रोटेक्टर्स (एसपीडी) अतिरिक्त ऊर्जा को जमीन की ओर मोड़ते हैं, इसलिए पीक वोल्टेज को कनेक्टेड विद्युत उपकरणों के लिए स्वीकार्य मूल्य तक सीमित कर देते हैं।
इसलिए, पर्याप्त स्थिति में एक ग्राउंड कनेक्शन ओवरवॉल्टेज के खिलाफ प्रभावी सुरक्षा के लिए एक महत्वपूर्ण पहलू है। ग्राउंड कनेक्शन की स्थिति की निगरानी वृद्धि सुरक्षा उपकरणों के उचित संचालन की गारंटी देती है।
