एसी 385V 60KA सर्ज प्रोटेक्शन डिवाइस SPD क्लास 1 IP20 प्रोटेक्शन
उत्पाद विवरण:
उत्पत्ति के प्लेस: | Dongguan चीन |
ब्रांड नाम: | Uchi |
प्रमाणन: | CE / SGS / ISO9001 |
मॉडल संख्या: | OBV10-I-15 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 200 टुकड़ा |
---|---|
मूल्य: | Negotiate |
पैकेजिंग विवरण: | निर्यात पैकेज / बातचीत |
प्रसव के समय: | 5-15 दिनों के भुगतान के बाद |
भुगतान शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 60000 टुकड़े प्रति माह |
विस्तार जानकारी |
|||
नाम: | बिजली की वृद्धि रक्षक | डंडे का नंबर: | 1P, 2P, 3P, 4P, (+ NPE) |
---|---|---|---|
यूसी: | 255/275/320 / 385VAC | लिम्प: | 15kA |
में: | 60kA | आईमैक्स: | 100kA |
प्रकार: | श्रेणी 1 | सुरक्षा: | IP20 |
रंग: | सफेद | प्रमाणन, CQC: | सीई / सीक्यूसी / एसजीएस |
हाई लाइट: | 385V क्लास 1 SPD,60KA सर्ज प्रोटेक्शन डिवाइस SPD,सर्ज प्रोटेक्शन डिवाइस SPD IP20 |
उत्पाद विवरण

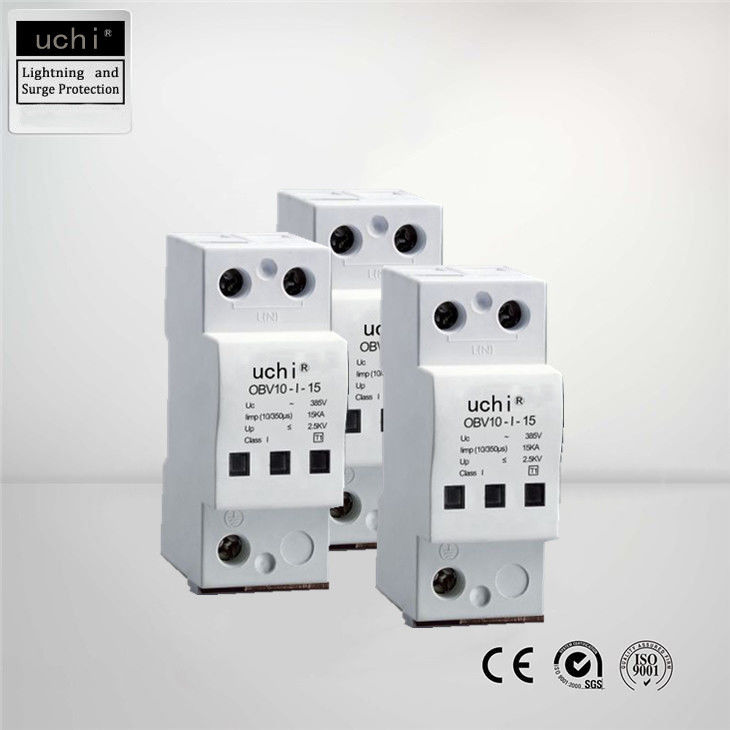

एसी 385V 60KA पावर सर्ज प्रोटेक्शन डिवाइस, क्लास I की लाइटनिंग प्रोटेक्शन
ओबीवी10-आई-15
सर्ज रक्षक OBV10-I-15 IEC 61643-11 के अनुसार टाइप 1 आवश्यकता वर्ग को पूरा करते हैं।ये डिवाइस लो-वोल्टेज उपभोक्ता प्रणालियों को सभी प्रकार के ओवरवॉल्टेज से बचाते हैं और सिंगल-पोल से चार-पोल संस्करणों में उपलब्ध हैं। वोल्टेज-सीमित, उच्च-प्रदर्शन स्पार्क अंतराल कई लाभ प्रदान करते हैं। एक छोटा प्रतिक्रिया समय, एक कम सुरक्षा स्तर और लंबी सेवा जीवन के साथ उच्च वर्तमान रिसाव क्षमता।
तकनीकी मापदंड
आदर्श: OBV10-I-15-Pluggable | |||
अधिकतम निरंतर ऑपरेटिंग वोल्टेज | यूसी | वी | 255/275/320/385 |
एसपीडी से एन 61643-11 | श्रेणी 1 | ||
एसपीडी से आईईसी ६१६४३-१ | कक्षा I | ||
एलपीजेड | 0→2 | ||
बिजली आवेग वर्तमान (10/350μs) | आईआईएमपी | केए | 15 |
बिजली आवेग धारा (10/350μs) [कुल] | केए | 60 | |
नाममात्र निर्वहन वृद्धि वर्तमान (8/20μs) | में | केए | 60 |
अधिकतम डिस्चार्ज सर्ज करंट (8/20μs) | आईमैक्स | केए | 100 |
वोल्टेज संरक्षण स्तर | यूपी | के। वी | २,५ |
प्रतिक्रिया समय | टा | एनएस | <25 |
वर्तमान शमन क्षमता का पालन करें Ipeak | इफी पीक | केए | 12.5 |
अधिकतम बैक-अप फ्यूज | ए | 315 | |
तापमान सीमा | θ | डिग्री सेल्सियस | -40 ℃ ~ + 85 ℃ |
सुरक्षा रेटिंग | आईपी 20 | ||
कनेक्शन क्रॉस-सेक्शन, कठोर | मिमी² | 10-50 | |
कनेक्शन क्रॉस-सेक्शन, मल्टी-वायर | मिमी² | 10-35 | |
कनेक्शन क्रॉस-सेक्शन, लचीला | मिमी² | 10-25 |
फ़ीचर
आवेदन
एसी/डीसी वितरण
बिजली की आपूर्ति
औद्योगिक स्वचालन
दूरसंचार
मोटर नियंत्रण प्रणाली
पीएलसी आवेदन
पावर ट्रांसफर उपकरण
एचवीएसी अनुप्रयोग
●एसी ड्राइव
यूपीएस सिस्टम
सुरक्षा प्रणालियां
आईटी/डाटा केंद्र
नोट: T1 प्रकार और T2 प्रकार वृद्धि रक्षक के बीच का अंतर between
T1 टाइप सर्ज प्रोटेक्टर 10/350us के लाइटनिंग टेस्ट वेवफॉर्म वाले उत्पाद को संदर्भित करता है, और T2 टाइप सर्ज प्रोटेक्टर 8/20us के लाइटनिंग टेस्ट वेवफॉर्म वाले उत्पाद को संदर्भित करता है।
दो प्रकार के सर्ज रक्षकों के बीच मुख्य अंतर विभिन्न परीक्षण तरंगों में निहित है।10/350us तरंग की ऊर्जा 8/20us तरंग की ऊर्जा से अधिक मजबूत होती है, इसलिए कई मामलों में T1 वृद्धि रक्षक आमतौर पर 12.5kA, 15kA, 25kA, आदि होता है, T2 वृद्धि रक्षक में 20kA, 40kA, 60KA होता है , 100kA, आदि। हालाँकि T2 प्रकार के सर्ज रक्षक का मान बड़ा दिखता है, लेकिन उनके परीक्षण तरंग भिन्न होते हैं।वास्तव में, T1 की ऊर्जा अधिक प्रबल होती है।
इसलिए, राष्ट्रीय मानक GB50057-2010 को मुख्य आने वाली लाइन में T1 प्रकार के सर्ज रक्षक की स्थापना की आवश्यकता है, जो कि प्रथम-स्तरीय वृद्धि रक्षक भी है।प्रकार का चयन करते समय, वृद्धि रक्षक पर ध्यान दें एक T1 परीक्षण Iimp (10/350us) परीक्षण होना चाहिए। यह पैरामीटर आम तौर पर Iimp 12.5kA से अधिक या उसके बराबर होता है, और सुरक्षा स्तर Up≤2.5kV पर्याप्त होता है।
अन्य
प्रौद्योगिकी एसपीडी पैरामीटर (नोट: उपयोगकर्ता की आवश्यकता के अनुसार, अनुकूलित किया जा सकता है यूसी = 140 वी, 440 वी, 550 वी, एसपीडी की सीमा की वोल्टेज रेंज):
प्रकार संख्या | रेटेड वोल्टेज (वी) यूएन | निरंतर वोल्टेज यूसी (वी ~) | स्टैंडर्ड डिस्चार्ज करंट इन (KA) |
अधिकतम निर्वहन वर्तमान |
संरक्षण स्तर (केए ~) | प्रतिक्रिया समय (एनएस) |
डीजीएम1(2)-डी5 | 220/380 |
275/320 |
5 | 10 | 1.2 | 25 |
डीजीएम1(2)-डी10 | 10 | 2 | 1.6 | |||
डीजीएम1(2)-सी20 | 20 | 40 | १.८ | |||
डीजीएम13-बी30 | 30 | 60 | .2.2 | |||
डीजीएम3(4)-बी40 | 10 | 80 | २.४ | |||
उप महाप्रबंधक(4)-बी60 | 60 | 100 | 2.8 | |||
उप महाप्रबंधक-एन-पीई | 220/255 | 40/60 | 60/80 | 1.2 | 100 |
टिप 1: बिजली संरक्षण संभाव्य सुरक्षा है, और हम 100% सुरक्षा प्रदान नहीं कर सकते।
सबसे पहले, बिजली के निर्वहन में कुछ हद तक यादृच्छिकता होती है, और बिजली के मापदंडों में कुछ सांख्यिकीय गुण होते हैं, जो यह निर्धारित करता है कि बिजली के मापदंडों की इन सांख्यिकीय विशेषताओं के आधार पर सभी सुरक्षात्मक उपाय 100% सुरक्षा प्रदान नहीं कर सकते हैं।जैसे: प्रत्यक्ष बिजली संरक्षण-परिरक्षण विशेषताओं;बिजली के वर्तमान आयाम, तरंग, आदि में सांख्यिकीय गुण होते हैं;
दूसरा, बिजली संरक्षण उपकरण बिजली की चमक के गठन को रोक नहीं सकता है;
तीसरा, बिजली संरक्षण उपकरण आदर्श रूप से सभी हस्तक्षेप वोल्टेज/धाराओं को समाप्त नहीं कर सकते हैं।सुरक्षात्मक उपाय करने का मूल उद्देश्य यह सुनिश्चित करना है कि हस्तक्षेप के कारण होने वाली अधिकांश ऊर्जा डिवाइस और कर्मचारियों के कमजोर हिस्सों में न फैले।
अंत में, घटना की एक छोटी संभावना के साथ उच्च-स्तरीय उछाल के खिलाफ सुरक्षा की लागत तेजी से बढ़ी है।
टिप 2: हम लाइटनिंग अरेस्टर की गुणवत्ता में कैसे अंतर कर सकते हैं?
1. यह प्रतिक्रिया समय से देखा जा सकता है: यह निर्धारित करें कि क्या बिजली बन्दी समय पर प्रतिक्रिया कर सकता है और बिजली की धारा को जल्दी से निर्वहन कर सकता है।
2. यह सम्मिलन हानि से देखा जा सकता है: यह एक बिजली रक्षक की स्थापना को संदर्भित करता है, लाइन पर इस बिजली रक्षक का प्रभाव, जितना छोटा बेहतर होगा
3. यह प्रभाव प्रतिरोध की संख्या से देखा जा सकता है: बिजली बन्दी की सेवा जीवन निर्धारित करता है।आम तौर पर, गैस डिस्चार्ज ट्यूब कुछ समय के लिए रखे जाने के बाद नहीं गिरेगी।यदि आप इसकी गुणवत्ता की जांच करना चाहते हैं, तो आप परीक्षण करने के लिए एक समायोज्य उच्च वोल्टेज डीसी बिजली की आपूर्ति का उपयोग कर सकते हैं।
सबसे पहले, आपको यह निर्धारित करना होगा कि आपकी बिजली वितरण प्रणाली कैसी है, चाहे वह टीटी, टीएन या आईटी प्रणाली हो।बिजली वितरण प्रणाली का निर्धारण करने के बाद, आप उपयुक्त बिजली बन्दी का चयन करने के लिए बिजली बन्दी की सुरक्षा मोड और तारों की विधि चुन सकते हैं।
उदाहरण के लिए, TN-C 3P लाइटनिंग प्रोटेक्शन डिवाइस का उपयोग करता है, TN-S 4P का उपयोग करता है, TT 3P + N का उपयोग करता है, आदि।
प्रश्न: क्या मुझे कुछ नमूने मिल सकते हैं?
एक: हाँ, नमूना आदेश का स्वागत किया।
प्रश्न: क्या मैं माल पर अपने लोगो या डिजाइन का उपयोग कर सकता हूं?
ए: हां, बड़े पैमाने पर उत्पादन पर स्वनिर्धारित लोगो और डिजाइन उपलब्ध हैं।
प्रश्न: डिलीवरी का समय क्या है?
ए: नमूने के लिए 3 दिन, बड़े पैमाने पर उत्पादन के लिए 7-15 दिन।
प्रश्न: भुगतान अवधि क्या है?
एक: टी/टी, एल/सी नजर में, पश्चिम संघ, पेपैल, आदि
