315A बैक अप फ्यूज लाइटनिंग एरेस्टर सर्ज प्रोटेक्टर फॉर लिफ्ट इंस्टॉलेशन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | CE / SGS / ISO9001 |
| मॉडल संख्या: | OBV10-I-15 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 200 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | निर्यात पैकेज / बातचीत |
| प्रसव के समय: | 5-15 दिनों के भुगतान के बाद |
| भुगतान शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 60000 टुकड़े प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | लाइटनिंग एरेस्टर सर्ज रक्षक | सामग्री: | सीसा |
|---|---|---|---|
| करंट डिस्चार्ज करें: | 15kA | सम्बन्ध: | टीटी / टीएन |
| यूसी: | 255/275/320 / 385VAC | प्रमाणन, CQC: | सीई / सीक्यूसी / एसजीएस |
| आवेदन: | लिफ्ट स्थापना | ||
| प्रमुखता देना: | 315A एचवीएसी सर्ज प्रोटेक्टिव डिवाइस,315 ए लाइटनिंग अरेस्टर सर्ज प्रोटेक्टर,सीई लिफ्ट इंस्टालेशन लाइटनिंग एरेस्टर सर्ज प्रोटेक्टर |
||
उत्पाद विवरण
लिफ्ट इंस्टालेशन के लिए लाइटनिंग अरेस्टर / पावर सर्ज प्रोटेक्शन डिवाइस
मानक लिफ्ट बिजली वितरण कैबिनेट के अनुसार, एक वृद्धि रक्षक स्थापित करना आवश्यक है, और लिफ्ट लोगों और वस्तुओं को ले जाने के लिए जिम्मेदार है, जो बहुत महत्वपूर्ण है, और लिफ्ट बिजली वितरण प्रणाली की बिजली संरक्षण पर अधिक ध्यान दिया जाना चाहिए।
भवन बिजली वितरण प्रणाली के बिजली संरक्षण में, लिफ्ट मशीन कक्ष तीन-स्तरीय बिजली संरक्षण या अंतिम-स्तरीय बिजली संरक्षण (मुख्य बिजली वितरण स्तर एक, फर्श वितरण स्तर दो, और लिफ्ट मशीन कक्ष तीन) से संबंधित है। स्तर)।
चूंकि लिफ्ट मोटर नियंत्रक के उपकरण की सुरक्षा के लिए सर्ज रक्षक स्थापित किया गया है, लिफ्ट में वृद्धि रक्षक का अवशिष्ट वोल्टेज या सुरक्षा स्तर अधिक नहीं हो सकता है।जब अवशिष्ट वोल्टेज अधिक होता है, तो बिजली रक्षक भी एक भूमिका निभाएगा, लेकिन लिफ्ट फिर भी गड़गड़ाहट से पीटा जाता है।
मानक एलेवेटर लाइटनिंग सर्ज रक्षक के अनुसार, सुरक्षा स्तर ऊपर: 1.2KV वाले उत्पादों का चयन किया जाना चाहिए (अवशिष्ट वोल्टेज मान सुरक्षा स्तर से थोड़ा कम होगा), और एलेवेटर सर्ज रक्षक के सुरक्षा स्तर पर भी ध्यान दिया जाएगा मौसम विज्ञान ब्यूरो की बिजली संरक्षण स्वीकृति में, जो अप मूल्य है।
इसलिए, लिफ्ट चयन बिजली संरक्षण उपकरण को इस बिंदु पर ध्यान देना चाहिए।

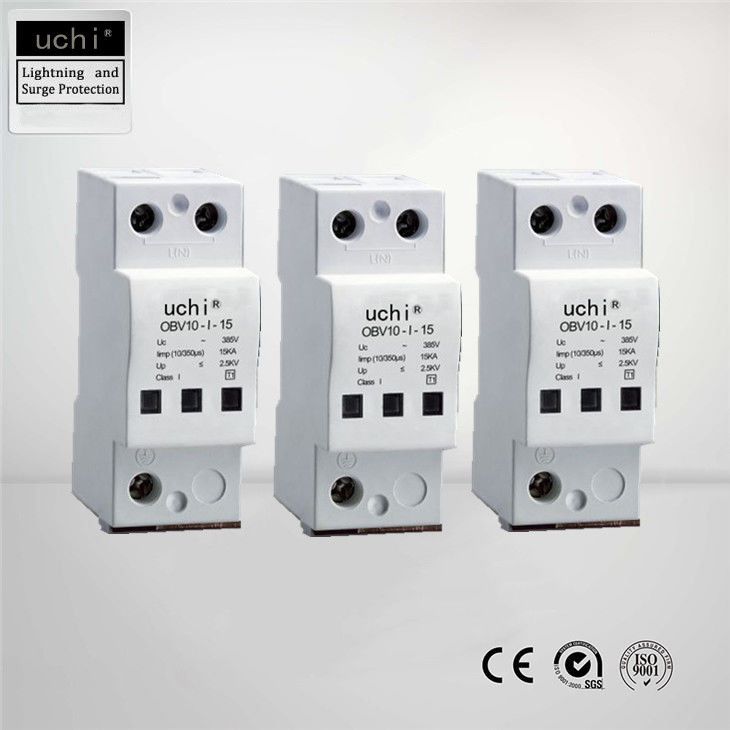

ओबीवी10-आई-15
सर्ज रक्षक OBV10-I-15 IEC 61643-11 के अनुसार टाइप 1 आवश्यकता वर्ग को पूरा करते हैं।ये उपकरण लो-वोल्टेज उपभोक्ता प्रणालियों को सभी प्रकार के ओवरवॉल्टेज से बचाते हैं और सिंगल-पोल से चार-पोल संस्करणों में उपलब्ध हैं। वोल्टेज-सीमित, उच्च-प्रदर्शन स्पार्क अंतराल कई लाभ प्रदान करते हैं। एक छोटा प्रतिक्रिया समय, एक कम सुरक्षा स्तर और उच्च वर्तमान रिसाव क्षमतालंबे समय से सेवा जीवन के साथ।
तकनीकी मापदंड
| आदर्श: OBV10-I-15 | |||
| अधिकतम निरंतर ऑपरेटिंग वोल्टेज | यूसी | वी | 255/275/320/385 |
| एसपीडी से एन 61643-11 | श्रेणी 1 | ||
| एसपीडी से आईईसी ६१६४३-१ | कक्षा I | ||
| एलपीजेड | 0→2 | ||
| बिजली आवेग वर्तमान (10/350μs) | आईआईएमपी | केए | 15 |
| बिजली आवेग धारा (10/350μs) [कुल] | केए | 60 | |
| नाममात्र निर्वहन वृद्धि वर्तमान (8/20μs) | में | केए | 60 |
| अधिकतम डिस्चार्ज सर्ज करंट (8/20μs) | आईमैक्स | केए | 100 |
| वोल्टेज संरक्षण स्तर | यूपी | के। वी | २,५ |
| प्रतिक्रिया समय | टा | एनएस | <25 |
| वर्तमान शमन क्षमता का पालन करें Ipeak | इफी पीक | केए | 12.5 |
| अधिकतम बैक-अप फ्यूज | ए | 315 | |
| तापमान सीमा | θ | डिग्री सेल्सियस | -40 ℃ ~ + 85 ℃ |
| सुरक्षा रेटिंग | आईपी 20 | ||
| कनेक्शन क्रॉस-सेक्शन, कठोर | मिमी² | 10-50 | |
| कनेक्शन क्रॉस-सेक्शन, मल्टी-वायर | मिमी² | 10-35 | |
| कनेक्शन क्रॉस-सेक्शन, लचीला | मिमी² | 10-25 | |
फ़ीचर और लाभ
1, बिजली की व्यवस्था और बिजली के उपकरण को गड़गड़ाहट और तात्कालिक ओवर-वोल्टेज से सुरक्षित रखें।
2, 48 वी डीसी / 34 वी एसी बिजली आपूर्ति सर्किट के साथ ईथरनेट सिग्नल के संचरण को सुरक्षित रखें
बिजली प्रेरित उछाल।
3, बढ़ी वृद्धि संरक्षण।
4, 35 मिमी डीआईएन रेल एसीसी पर बढ़ते के लिए।एन 60715 के लिए।
5, यह प्रभावी ढंग से सुनिश्चित कर सकता है कि उपकरण ठीक से काम करें।
·आसान स्थापना या रेट्रोफिट।
·दीन-रेल माउंटेबल।
·विफल-सुरक्षित / स्व-संरक्षित डिज़ाइन रिमोट इंडिकेटर (वैकल्पिक) 3pin NO / NC संपर्क के साथ।
·IP20 फिंगर-सेफ डिज़ाइनविज़ुअल इंडिकेटर।
·छोटे पदचिह्न।
आवेदन
एसी/डीसी वितरण
बिजली की आपूर्ति
औद्योगिक स्वचालन
दूरसंचार
मोटर नियंत्रण प्रणाली
पीएलसी आवेदन
पावर ट्रांसफर उपकरण
एचवीएसी अनुप्रयोग
●एसी ड्राइव
यूपीएस सिस्टम
सुरक्षा प्रणालियां
आईटी/डाटा केंद्र
अन्य
प्रौद्योगिकी एसपीडी पैरामीटर (नोट: उपयोगकर्ता की आवश्यकता के अनुसार, अनुकूलित किया जा सकता है यूसी = 140 वी, 440 वी, 550 वी, एसपीडी की सीमा की वोल्टेज रेंज):
| प्रकार संख्या | रेटेड वोल्टेज (वी) यूएन | निरंतर वोल्टेज यूसी (वी ~) | स्टैंडर्ड डिस्चार्ज करंट इन (KA) | अधिकतम निर्वहन वर्तमान | संरक्षण स्तर (केए ~) | प्रतिक्रिया समय (एनएस) |
| डीजीएम1(2)-डी5 | 220/380 | 275/320 | 5 | 10 | 1.2 | 25 |
| डीजीएम1(2)-डी10 | 10 | 2 | 1.6 | |||
| डीजीएम1(2)-सी20 | 20 | 40 | १.८ | |||
| डीजीएम13-बी30 | 30 | 60 | .2.2 | |||
| डीजीएम3(4)-बी40 | 10 | 80 | २.४ | |||
| उप महाप्रबंधक(4)-बी60 | 60 | 100 | 2.8 | |||
| उप महाप्रबंधक-एन-पीई | 220/255 | 40/60 | 60/80 | 1.2 | 100 |
एलवी पावर लाइनों में क्षणिक वोल्टेज सर्जेस
क्षणिक ओवरवॉल्टेज वोल्टेज सर्ज होते हैं जो माइक्रोसेकंड के क्रम की अवधि के साथ दसियों किलोवोल्ट तक पहुंच सकते हैं। उनकी छोटी अवधि के बावजूद, उच्च ऊर्जा सामग्री समय से पहले उम्र बढ़ने से लेकर विनाश तक लाइन से जुड़े उपकरणों के लिए गंभीर समस्याएं पैदा कर सकती है, जिससे सेवा में व्यवधान और वित्तीय नुकसान हो सकता है। .इस प्रकार के उछाल के कई अलग-अलग कारण हो सकते हैं, जिसमें वायुमंडलीय बिजली सीधे किसी भवन या ट्रांसमिशन लाइन पर बाहरी सुरक्षा (बिजली की छड़) पर प्रहार करती है या धातु के कंडक्टरों पर विद्युत चुम्बकीय क्षेत्रों की संबद्धता शामिल है।
इन क्षेत्रों में बाहरी और लंबी लाइनें सबसे अधिक उजागर होती हैं, जो अक्सर उच्च स्तर की प्रेरण प्राप्त करती हैं।
यह गैर-मौसम की घटनाओं के लिए भी सामान्य है, जैसे कि ट्रांसफॉर्मर सेंटर स्विचिंग या मोटरों का वियोग या अन्य प्रेरक भार आसन्न लाइनों में वोल्टेज स्पाइक्स का कारण बनते हैं।
हालांकि एक कम धारा प्रेरित होती है, संचार लाइनों (टेलीफोन, ईथरनेट, आर, आदि) से जुड़े इलेक्ट्रॉनिक उपकरणों की अधिक संवेदनशीलता के कारण उत्पन्न प्रभाव समान या अधिक विनाशकारी होता है।
ग्राउंड कनेक्शन का महत्व
ओवरवॉल्टेज प्रोटेक्टर्स (एसपीडी) अतिरिक्त ऊर्जा को जमीन की ओर मोड़ते हैं, इसलिए पीक वोल्टेज को कनेक्टेड विद्युत उपकरणों के लिए स्वीकार्य मूल्य तक सीमित करते हैं।
इसलिए, पर्याप्त स्थिति में एक ग्राउंड कनेक्शन ओवरवॉल्टेज के खिलाफ प्रभावी सुरक्षा के लिए एक महत्वपूर्ण पहलू है। ग्राउंड कनेक्शन की स्थिति की निगरानी वृद्धि सुरक्षा उपकरणों के उचित संचालन की गारंटी देती है।
बाहरी सुरक्षा (ईएसई बिजली की छड़ें और फैराडाइजेशन)। प्रत्यक्ष बिजली की हड़ताल के खिलाफ सुरक्षा के लिए सिस्टम। ये संरक्षित क्षेत्र के भीतर बिजली को पकड़ते हैं और इसे नियंत्रित तरीके से सुरक्षित रूप से जमीन पर ले जाते हैं।आंतरिक सुरक्षा (पावर फ्रीक्वेंसी ओवरवॉल्टेज और सर्ज प्रोटेक्शन डिवाइस)।बिजली आपूर्ति प्रणालियों और/या संचार नेटवर्क से जुड़े उपकरणों में ओवरवॉल्टेज के प्रभावों से बचाने के लिए डिज़ाइन किए गए उपकरण। ग्राउंडिंग सिस्टम (ग्राउंडिंग और इन्सुलेशन मॉनिटरिंग)। सिस्टम जो वायुमंडलीय निर्वहन धाराओं को जमीन में फैलाने की अनुमति देते हैं।ग्राउंडिंग सिस्टम की निगरानी की आवश्यकता। CUAJE इनमें से प्रत्येक सिस्टम के लिए उत्पादों की एक विस्तृत श्रृंखला प्रदान करता है।यह कस्टम उत्पाद भी विकसित करता है, सलाह और परामर्श सेवाएं प्रदान करता है और सर्वोत्तम संभव बिक्री उपरांत सेवा प्रदान करता है।
सबसे पहले, आपको यह निर्धारित करना होगा कि आपकी बिजली वितरण प्रणाली कैसी है, चाहे वह टीटी, टीएन या आईटी प्रणाली हो।बिजली वितरण प्रणाली का निर्धारण करने के बाद, आप उपयुक्त बिजली बन्दी का चयन करने के लिए बिजली बन्दी की सुरक्षा मोड और तारों की विधि चुन सकते हैं।
उदाहरण के लिए, TN-C 3P लाइटनिंग प्रोटेक्शन डिवाइस का उपयोग करता है, TN-S 4P का उपयोग करता है, TT 3P + N का उपयोग करता है, आदि।
