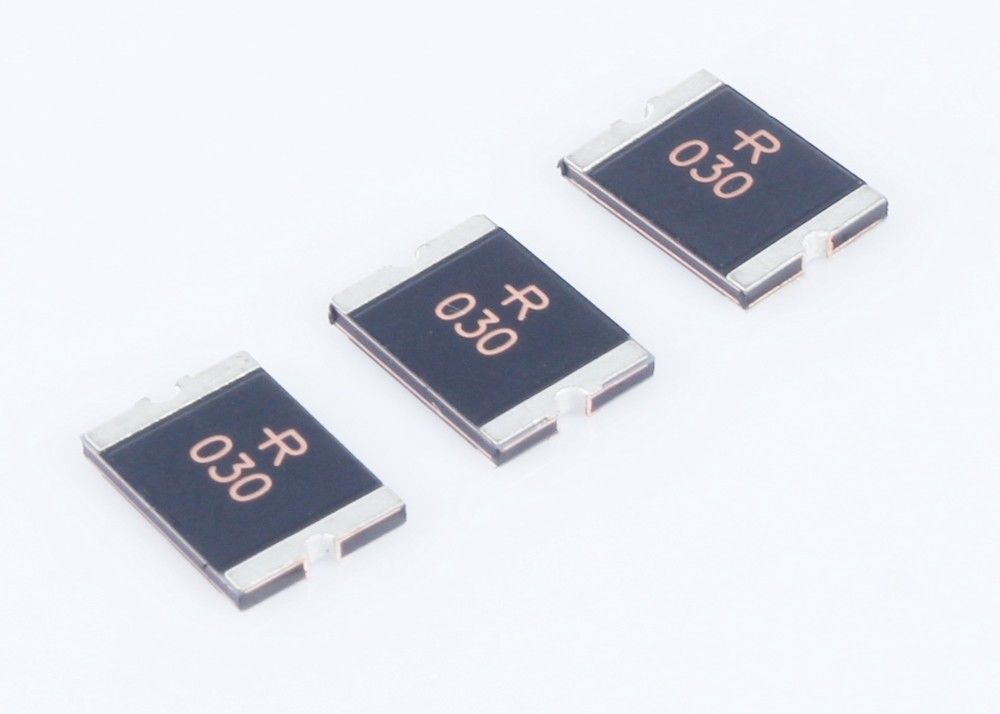

एसएमडी पीपीटीसी रीसेट करने योग्य फ्यूज
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, ग्वांगडोंग, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | ROHS,HF |
| मॉडल संख्या: | SMD2920R185SF |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1500pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | रील में टेप, रील प्रति 1500pcs, EIA481-1 प्रति टेप और रील पैकेजिंग |
| प्रसव के समय: | 7-10 दिनों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, Moneygram |
| आपूर्ति की क्षमता: | 800,000,000 PCS प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | पीपीटीसी रीसेट करने योग्य फ्यूज | वर्तमान होल्ड Ih (ए): | 1.85ए |
|---|---|---|---|
| वर्तमान यात्रा यह (ए): | 3.7ए | वोल्टेज (वीडीसी) - अधिकतम।: | 33वी |
| वर्तमान (ए) - अधिकतम।: | 40 ए | परिचालन तापमान: | -40 ~ +85 डिग्री सेल्सियस |
| पैकेज / मामला: | 2920 | अनुप्रयोग: | सामान्य प्रयोजन |
| पर्वत, अवतल प्रकार: | भूतल पर्वत, अवतल | पावर पीडी (डब्ल्यू) - टाइप।: | 1.5 डब्ल्यू |
| यात्रा का समय (ए) - अधिकतम: | 8 ए | यात्रा का समय (सेकंड) - अधिकतम।: | 2.5SEC |
| प्रतिरोध (ओम) - मिनट।: | 0.03 ओम | प्रतिरोध (ओम) - अधिकतम।: | 0.15 ओम |
| आकार (मिमी) - अधिकतम।: | 7.98 x 5.44 मिमी | विशेषताएँ: | यात्रा के लिए तेज़ समय |
| प्रमुखता देना: | सरफेस माउंट PPTC Resettable Fuse,33V Pptc Resettable Fuse,1.85A pptc रीसेट करने योग्य फ्यूज |
||
उत्पाद विवरण
SMD PTC रीसेट 2920 अवतल केस सरफेस माउंट PPTC रीसेट करने योग्य फ्यूज़ 0.3-7A 33V 1.85A Ih
विशेषताएँ
ऑपरेशन करंट: 0.01A ~ 5.0A
अधिकतम वोल्टेज: 6V ~ 60V
तापमान रेंज: -40ºC से 85ºC
उच्च घनत्व अनुप्रयोगों के लिए उत्कृष्ट
मानक एसएमडी उपकरणों की तुलना में यात्रा करने का तेज़ समय
सॉलिड स्टेट, सरफेस माउंटेबल: 0603, 0805, 1206, 1210, 1812, 2920
निष्पादन विनिर्देश
| नमूना | वी मैक्स |
आईमैक्स |
मैं पकड़ लेता हुँ |
मैं यात्रा कर रहा हूँ |
ज्यादा से ज्यादा | प्रतिरोध | |||
| पी.डी. | यात्रा का समय | ||||||||
| @ 25 डिग्री सेल्सियस | @ 25 डिग्री सेल्सियस | टाइप करें। | मौजूदा | समय | मैं मिनट | R1max | |||
| (वी डीसी) | (ए) | (ए) | (ए) | (डब्ल्यू) | (ए) | (सेक) | (डब्ल्यू) | (डब्ल्यू) | |
| एसएमडी2920R030SF | 60 | 10 | 0.30 | 0.60 | 1.5 | 1.5 | 3.0 | 0.600 | 4.800 |
| SMD2920R050SF | 60 | 10 | 0.50 | 1.00 | 1.5 | 2.5 | 4.0 | 0.180 | 1.400 |
| SMD2920R075SF | 33 | 40 | 0.75 | 1.50 | 1.5 | 8.0 | 0.3 | 0.100 | 1.000 |
| SMD2920R075SF60V | 60 | 40 | 0.75 | 1.50 | 1.5 | 8.0 | 0.3 | 0.100 | 1.000 |
| एसएमडी2920आर100एसएफ | 33 | 40 | 1.10 | 2.20 | 1.5 | 8.0 | 0.5 | 0.065 | 0.410 |
| SMD2920R100SF60V | 60 | 40 | 1.10 | 2.20 | 1.5 | 8.0 | 0.5 | 0.065 | 0.410 |
| SMD2920R125SF | 33 | 40 | 1.25 | 2.50 | 1.5 | 8.0 | 2.0 | 0.050 | 0.250 |
| एसएमडी2920आर150एसएफ | 33 | 40 | 1.50 | 3.00 | 1.5 | 8.0 | 2.0 | 0.035 | 0.230 |
| SMD2920R185SF | 33 | 40 | 1.85 | 3.70 | 1.5 | 8.0 | 2.5 | 0.030 | 0.150 |
| एसएमडी2920आर200एसएफ | 16 | 40 | 2.00 | 4.00 | 1.5 | 8.0 | 4.5 | 0.020 | 0.120 |
| SMD2920R200SF24V | 24 | 40 | 2.00 | 4.00 | 1.5 | 8.0 | 4.5 | 0.020 | 0.120 |
| SMD2920R200SF33V | 33 | 40 | 2.00 | 4.00 | 1.5 | 8.0 | 4.5 | 0.020 | 0.120 |
| एसएमडी2920आर250एसएफ | 16 | 40 | 2.50 | 5.00 | 1.5 | 8.0 | 16.0 | 0.020 | 0.085 |
| SMD2920R250SF24V | 24 | 40 | 2.50 | 5.00 | 1.5 | 8.0 | 16.0 | 0.020 | 0.085 |
| SMD2920R260SF | 6 | 40 | 2.60 | 5.20 | 1.5 | 8.0 | 10.0 | 0.014 | 0.075 |
| SMD2920R260SF16V | 16 | 40 | 2.60 | 5.20 | 1.5 | 8.0 | 10.0 | 0.014 | 0.075 |
| एसएमडी2920आर300एसएफ | 6 | 40 | 3.00 | 6.00 | 1.5 | 8.0 | 20.0 | 0.012 | 0.048 |
| SMD2920R300SF16v | 16 | 40 | 3.00 | 6.00 | 1.5 | 8.0 | 20.0 | 0.012 | 0.048 |
| एसएमडी2920आर400एसएफ | 6 | 40 | 4.00 | 8.00 | 1.5 | 20.0 | 4.0 | 0.008 | 0.040 |
| SMD2920R400SF16V | 16 | 40 | 4.00 | 8.00 | 1.5 | 20.0 | 4.0 | 0.008 | 0.040 |
| SMD2920R500SF | 6 | 40 | 5.00 | 10.00 | 1.5 | 25.0 | 5.0 | 0.005 | 0.031 |
| SMD2920R500SF12V | 12 | 40 | 5.00 | 10.00 | 1.5 | 25.0 | 5.0 | 0.005 | 0.031 |
| SMD2920R500SF16V | 16 | 40 | 5.00 | 10.00 | 1.5 | 25.0 | 5.0 | 0.005 | 0.031 |
| SMD2920R600SF | 6 | 40 | 6.00 | 12.00 | 1.5 | 25.0 | 6.0 | 0.004 | 0.020 |
| SMD2920R600SF12v | 12 | 40 | 6.00 | 12.00 | 1.5 | 25.0 | 6.0 | 0.004 | 0.020 |
| SMD2920R700SF | 6 | 40 | 7.00 | 14.00 | 1.5 | 25.0 | 6.0 | 0.0025 | 0.010 |
| SMD2920R700SF12v | 12 | 40 | 7.00 | 14.00 | 1.5 | 25.0 | 6.0 | 0.0025 | 0.010 |
वी अधिकतम = अधिकतम ऑपरेटिंग वोल्टेज डिवाइस रेटेड वर्तमान (आईमैक्स) पर क्षति के बिना सामना कर सकता है।
मैं अधिकतम = अधिकतम दोष वर्तमान डिवाइस रेटेड वोल्टेज (वी अधिकतम) पर क्षति के बिना सामना कर सकता हूं।
आई होल्ड = करंट को होल्ड करें।अधिकतम वर्तमान उपकरण 25°C स्थिर हवा में ट्रिप नहीं करेगा।
आई ट्रिप = ट्रिप करंट।वह न्यूनतम करंट जिस पर उपकरण हमेशा 25°C स्थिर हवा में ट्रिप करेगा।
पीडी = पावर अपव्यय जब डिवाइस रेटेड वोल्टेज पर 25 डिग्री सेल्सियस अभी भी वायु पर्यावरण में ट्रिपेड स्थिति में है।
री न्यूनतम/अधिकतम = 25 डिग्री सेल्सियस पर ट्रिपिंग से पहले न्यूनतम/अधिकतम डिवाइस प्रतिरोध।
R1max = डिवाइस का अधिकतम प्रतिरोध रिफ्लो के एक घंटे बाद मापा जाता है।
सावधानी: निर्दिष्ट रेटिंग से अधिक संचालन के परिणामस्वरूप नुकसान हो सकता है और संभावित आर्किंग और फ्लेम हो सकता है।
मैं अधिकतम = अधिकतम दोष वर्तमान डिवाइस रेटेड वोल्टेज (वी अधिकतम) पर क्षति के बिना सामना कर सकता हूं।
आई होल्ड = करंट को होल्ड करें।अधिकतम वर्तमान उपकरण 25°C स्थिर हवा में ट्रिप नहीं करेगा।
आई ट्रिप = ट्रिप करंट।वह न्यूनतम करंट जिस पर उपकरण हमेशा 25°C स्थिर हवा में ट्रिप करेगा।
पीडी = पावर अपव्यय जब डिवाइस रेटेड वोल्टेज पर 25 डिग्री सेल्सियस अभी भी वायु पर्यावरण में ट्रिपेड स्थिति में है।
री न्यूनतम/अधिकतम = 25 डिग्री सेल्सियस पर ट्रिपिंग से पहले न्यूनतम/अधिकतम डिवाइस प्रतिरोध।
R1max = डिवाइस का अधिकतम प्रतिरोध रिफ्लो के एक घंटे बाद मापा जाता है।
सावधानी: निर्दिष्ट रेटिंग से अधिक संचालन के परिणामस्वरूप नुकसान हो सकता है और संभावित आर्किंग और फ्लेम हो सकता है।
पर्यावरण संबंधी विनिर्देश
| परीक्षण | स्थितियाँ | प्रतिरोध परिवर्तन | |||
| निष्क्रिय बुढ़ापा | + 85 डिग्री सेल्सियस, 1000 घंटे। | ± 5% सामान्य | |||
| नमी उम्र बढ़ने | + 85 डिग्री सेल्सियस, 85% आरएच, 168 घंटे | ± 5% सामान्य | |||
| ऊष्मीय आघात | + 85 डिग्री सेल्सियस से -40 डिग्री सेल्सियस, 20 बार | ±33% ठेठ | |||
| विलायक का प्रतिरोध | MIL-STD-202, विधि 215 | कोई परिवर्तन नहीं होता है | |||
| कंपन | MIL-STD-202, विधि 201 | कोई परिवर्तन नहीं होता है | |||
| परिवेश परिचालन की स्थिति: - 40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस | |||||
| ट्रिप की स्थिति में डिवाइस का अधिकतम सतह तापमान 125 डिग्री सेल्सियस है | |||||
थर्मल डेराडिंग चार्ट
परिवेश तापमान (डिग्री सेल्सियस) पर अनुशंसित होल्ड करंट (ए)
| नमूना | परिवेश संचालन तापमान | ||||||||
| -40 डिग्री सेल्सियस | -20 डिग्री सेल्सियस | 0 डिग्री सेल्सियस | 25 डिग्री सेल्सियस | 40 डिग्री सेल्सियस | 50 डिग्री सेल्सियस | 60 डिग्री सेल्सियस | 70 डिग्री सेल्सियस | 85 डिग्री सेल्सियस | |
| एसएमडी2920R030SF | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 |
| SMD2920R050SF | 0.76 | 0.67 | 0.59 | 0.50 | 0.42 | 0.38 | 0.33 | 0.29 | 0.23 |
| SMD2920R075SF | 1.13 | 1.01 | 0.88 | 0.75 | 0.62 | 0.56 | 0.50 | 0.44 | 0.34 |
| एसएमडी2920आर100एसएफ | 1.66 | 1.47 | 1.29 | 1.10 | 0.91 | 0.83 | 0.73 | 0.64 | 0.50 |
| SMD2920R125SF | 1.89 | 1.68 | 1.46 | 1.25 | 1.04 | 0.94 | 0.83 | 0.73 | 0.56 |
| एसएमडी2920आर150एसएफ | 2.27 | 2.01 | 1.76 | 1.50 | 1.25 | 1.13 | 1.00 | 0.87 | 0.74 |
| SMD2920R185SF | 2.80 | 2.47 | 2.17 | 1.85 | 1.54 | 1.39 | 1.22 | 1.07 | 0.85 |
| एसएमडी2920आर200एसएफ | 3.02 | 2.68 | 2.34 | 2.00 | 1.66 | 1.50 | 1.32 | 1.16 | 0.90 |
| एसएमडी2920आर250एसएफ | 3.78 | 3.35 | 2.93 | 2.50 | 2.08 | 1.88 | 1.65 | 1.45 | 1.13 |
| SMD2920R260SF | 3.64 | 3.25 | 2.91 | 2.60 | 2.26 | 2.08 | 1.95 | 1.74 | 1.13 |
| एसएमडी2920आर300एसएफ | 4.53 | 4.02 | 3.51 | 3.00 | 2.52 | 2.26 | 1.99 | 1.75 | 1.34 |
| एसएमडी2920आर400एसएफ | 6.04 | 5.36 | 4.68 | 4.00 | 3.36 | 3.01 | 2.65 | 2.33 | 1.79 |
| SMD2920R500SF | 7.55 | 6.70 | 5.85 | 5.00 | 4.20 | 3.77 | 3.32 | 2.92 | 2.23 |
| SMD2920R600SF | 8.60 | 7.70 | 6.80 | 6.00 | 4.95 | 4.60 | 4.06 | 3.65 | 3.15 |
| SMD2920R700SF | 10.03 | 8.98 | 7.93 | 7.00 | 5.77 | 5.36 | 4.73 | 4.26 | 3.68 |
भौतिक आयाम (मिमी।)
| नमूना | ए | बी | सी | डी | इ | |||
| मिन। | मैक्स। | मिन। | मैक्स। | मिन। | मैक्स। | मिन। | मिन। | |
| एसएमडी2920R030SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R050SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R075SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.30 | 0.30 | 0.25 |
| SMD2920R075SF60V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.30 | 0.30 | 0.25 |
| एसएमडी2920आर100एसएफ | 6.73 | 7.98 | 4.80 | 5.44 | 0.40 | 1.00 | 0.30 | 0.25 |
| SMD2920R100SF60V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 2.10 | 0.30 | 0.25 |
| SMD2920R125SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.40 | 1.00 | 0.30 | 0.25 |
| एसएमडी2920आर150एसएफ | 6.73 | 7.98 | 4.80 | 5.44 | 0.50 | 1.30 | 0.30 | 0.25 |
| SMD2920R185SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| एसएमडी2920आर200एसएफ | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R200SF24V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| SMD2920R200SF33V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| एसएमडी2920आर250एसएफ | 6.73 | 7.98 | 4.80 | 5.44 | 0.7 | 1.40 | 0.30 | 0.25 |
| SMD2920R250SF24V | 6.73 | 7.98 | 4.80 | 5.44 | 0.7 | 1.40 | 0.30 | 0.25 |
| SMD2920R260SF | 6.73 | 7.98 | 4.80 | 5.44 | 0.7 | 1.40 | 0.30 | 0.25 |
| SMD2920R260SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 0.70 | 1.40 | 0.30 | 0.25 |
| एसएमडी2920आर300एसएफ | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| SMD2920R300SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 0.60 | 1.20 | 0.30 | 0.25 |
| एसएमडी2920आर400एसएफ | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R400SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R500SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R500SF12V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R500SF16V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R600SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R600SF12V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R700SF | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
| SMD2920R700SF12V | 6.73 | 7.98 | 4.80 | 5.44 | 1.00 | 1.60 | 0.30 | 0.25 |
समाप्ति पैड के लक्षण
टर्मिनल पैड सामग्री: टिन-प्लेटेड निकेल-कॉपर
टर्मिनल पैड सोल्डर क्षमता: EIA विनिर्देश RS186-9E और ANSI/J-STD-002 श्रेणी 3 को पूरा करता है।
टर्मिनल पैड सामग्री: टिन-प्लेटेड निकेल-कॉपर
टर्मिनल पैड सोल्डर क्षमता: EIA विनिर्देश RS186-9E और ANSI/J-STD-002 श्रेणी 3 को पूरा करता है।
अनुशंसित पैड लेआउट (मिमी।)
पैकेजिंग मात्रा
| भाग संख्या | मात्रा |
| SMD2920 श्रृंखला | 1500 पीसी / रील |
EIA481-1 के अनुसार टेप और रील पैकेजिंग
