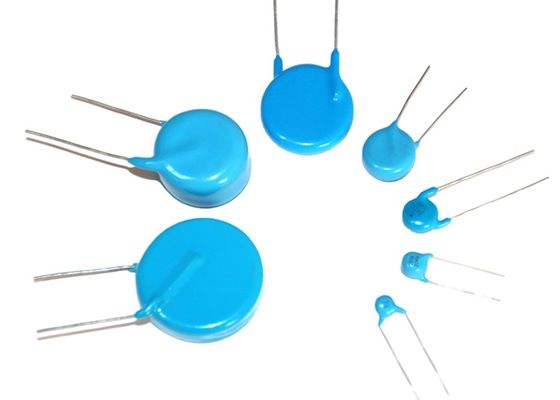

मुराटा इलेक्ट्रॉनिक्स सिरेमिक डिस्क संधारित्र
उत्पाद विवरण:
| ब्रांड नाम: | UCHI |
| मॉडल संख्या: | CT81-15KV-D19-F12.5-102K |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100PCS |
|---|---|
| मूल्य: | 0.35~0.5 USD/Pieces |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | छोटी मात्रा के लिए स्टॉक |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000, प्रति माह 800.000 पीसी |
|
विस्तार जानकारी |
|||
| उत्पाद श्रेणी: | सिरेमिक डिस्क कैपेसिटर | समाई: | 1000 पीएफ |
|---|---|---|---|
| वोल्टेज रेटिंग डीसी: | 15 केवी डीसी | सहनशीलता: | 10% |
| व्यास: | 18 मिमी | लेड स्पेसिंग: | 12.5 मिमी |
| परिचालन तापमान: | -25~+85C | समापन शैली: | रेडियल |
| धारिता - nF: | 1nF | समाई - यूएफ: | 0.001uF |
| इकाई का वज़न: | 6 ग्राम | तापमान गुणांक: | +/- 1000 पीपीएम/सी |
| प्रमुखता देना: | डिस्क सिरेमिक कैपेसिटर,हाई वोल्टेज फिल्म कैपेसिटर,हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर |
||
उत्पाद विवरण

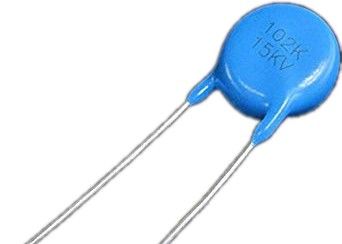

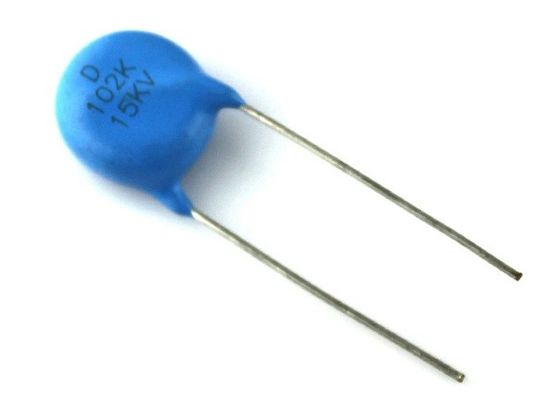

मुराता इलेक्ट्रॉनिक्स DHR4E4C102K2FB क्रॉस हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर 1000pF +/-10% DC15k वोल्ट
N4700 सिरेमिक के बारे में
Y5T क्लास II जनरल सेरामिक्स का बेहतर प्रदर्शन है। इसकी कैपेसिटेंस का तापमान भिन्नता भीतर है
+22/-33% -25°C से +85°C तक। अपव्यय कारक 1% से कम है, इन्सुलेशन प्रतिरोध 100000MΩ से अधिक है।
सिरेमिक ढांकता हुआ गुण
| नहीं। |
चीनी मिट्टी |
ऑपरेटिंग तापमान रेंज(℃) |
इन्सुलेशन |
अपव्यय |
तापमान |
| 1 |
Y5T |
-25/+85 | 100000 | 0.2% | +/-28% |
आयाम एवं लीड शैली
◆मानक रेटिंग:
वोल्टेज को सहन करना ≥ रेटेड वोल्टेज का 1.5 गुना (तेल में)
| नहीं। | भाग संख्या |
चीनी मिट्टी |
रेटेड |
समाई | आयाम(मिमी) | ||||
| सी | टीओएल. | डी | टी | एफ | डी | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15केवीडीसी | 1000 | ±10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆विशेषताएं
*1 KHZ पर 1% का कम अपव्यय कारक
*उच्च आवृत्ति ≥100KHZ
*उच्च धारा ≥15mA
*उच्च वोल्टेज ≥45KVDC
*उच्च इन्सुलेशन प्रतिरोध ≥100000MΩ
＊लंबा जीवन ≥10 वर्ष
*कम नुकसान, उच्च स्थिरता
*छोटे आकार में उच्च धारिता
*रेडियल लीड
*सिरेमिक सिंगल लेयर कैपेसिटर
*उत्कृष्ट ताप-रोधी, आर्द्रता-रोधी और उच्च ढांकता हुआ शक्ति वोल्टेज।
* ज्वाला-मंदक एपॉक्सी राल के साथ लेपित।
◆अनुप्रयोग
*उच्च वोल्टेज बिजली की आपूर्ति;
*गैस लेजर, उच्च वोल्टेज पल्स जनरेटर
*एक्स-रे उपकरण
*समार्ट ग्रिड
*औद्योगिक
*सैन्य
*HID क्सीनन लैंप, HID क्सीनन लाइट्स, HID क्सीनन बल्ब, HID लैंप, (VT) वोल्टेज ट्रांसफार्मर, (PT) संभावित ट्रांसफार्मर, उच्च वोल्टेज ट्रांसफार्मर, आउटडोर वोल्टेज ट्रांसफार्मर, पावर इन्वर्टर वोल्टेज कनवर्टर, लगातार वोल्टेज ट्रांसफार्मर, पावर कनवर्टर, वोल्टेज ट्रांसफार्मर, वोल्टेज कनवर्टर, पावर कनवर्टर इन्वर्टर ट्रांसफार्मर,
*रंगीन टीवी डबलर और ट्रिपलर
*उच्च वोल्टेज डीसी बिजली की आपूर्ति (पीपीसी, एक्स-रे उपकरण, एयर क्लीनर, लेजर, आदि)
*डिस्प्ले के लिए फोकस सर्किट में कैपेसिटर को ट्यून करना
सावधानियां
(1)परिवहन और भंडारण के दौरान
• ऐसे स्थान पर परिवहन या भंडारण न करें जहां कैपेसिटर उच्च तापमान या उच्च आर्द्रता के संपर्क में आएगा।
• H2SO4, HCL या HNO3 जैसी जहरीली गैसों के संपर्क में न आएं।
• गिरने के कारण होने वाले अत्यधिक प्रभाव से बचें।
(2) ऑपरेशन के दौरान
• पसीने जैसे इलेक्ट्रोलाइट्स के संपर्क से बचें। नंगे हाथों से न छुएं।
• गिरने के कारण होने वाले अत्यधिक प्रभाव से बचें।
• स्टड टर्मिनलों पर सोल्डर न लगाएं।
• टर्मिनलों की दोबारा मशीनिंग न करें।
(3) प्रयोग
• जब संधारित्र का उपयोग लेजर जैसे उच्च गति वाले पल्स के लिए किया जाता है, तो सुनिश्चित करें कि यह प्रभावित हुआ है
वोल्टेज (पीक-टू-पीक वोल्ट-आयु) कैपेसिटर के रेटेड विनिर्देशों के भीतर है।
•सुनिश्चित करें कि संधारित्र कक्षों या ट्रांसफार्मर से निकलने वाली तेज गर्मी के संपर्क में न आए।
15KV सामान्य विशिष्टताएँ
15KV 100PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 220PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 330PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 470PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 500PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 1000PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 2200PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 3300PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 4700PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
15KV 10000PF हाई वोल्टेज सिरेमिक डिस्क कैपेसिटर
